CST如何导入S参数
录入：edatop.com 点击：
CST如何导入一个模型的S参数啊？我需要仿真一款芯片的测试板的性能，但是没有该芯片的模型文件，只有S参数。想请教大家，是否可以直接画一个矩形，然后导入S参数文件，等效该芯片仿真呢？如何操作呢？求教各位大神啊！谢谢

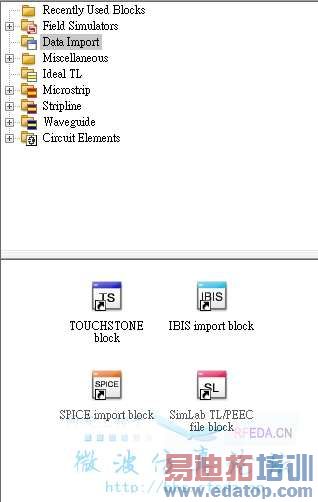

用DS(Design Studio吧
我们一般用的是microwave studio，DS没用过诶。S参数导入不能在MS里面实现吗？或者DS使用简单吗？你有相关简单的教程可以分享下吗。谢谢啊
CST文档《CST DESIGN STUDIO - Work Flow》。
MWS 工作室 中有DS窗口，就是说，ＭＷＳ仿真得到的结果会在ＤＳ窗口下出现，可以进行路的仿真。类似于ＡＤＳ的部分功能，个人意见。
那我可以在DS窗口里面导入S参数变成一个模型，然后在MWS里面加上微带线等部分仿真吗？
好像明白你的意思了，我试试看谢谢啊
你的S参数是s*p文件么？
恩 是s2p文件请问您知道怎么操作吗？能不能在MWS里面直接操作的？
不能，需要使用mws和ds联合仿真。
