CST MWS仿漏波天线,和HFSS结果对不上

录入:edatop.com     点击:

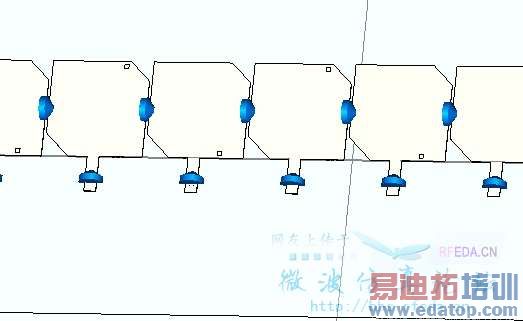

模型表层图案见附件,天线的原理是在单元之间加载变容二极管,通过天线下面的直流馈线(这部分图中无法看到)来控制管子的反偏电压,实现控制二极管的电容,最终目的是改变天线的主瓣方向,加载不同电压时的主瓣方向不同,同时天线是圆极化的,CST的模型已上传,里面包含方向图和轴比的参数扫描结果,CST结果上看是可以扫描的
而用HFSS仿真发现不管加载多少电压,主瓣完全没有扫描,二者仿真结果完全对不上
希望大家帮我看下CST设置是否有问题,谢谢



CST仿真的暂时没发现问题,不懂HFSS,没帮助了



多谢,我现在也在找原因,如果侥幸解决的话会把整个过程发出来大家可以一起讨论下,好不容易设计好了结果出了这么个事实在是……



刚又看了下,你的模型也不大,可以试试再用F求解器仿一下
