CST波导问题
录入：edatop.com 点击：
请各位大侠指教：

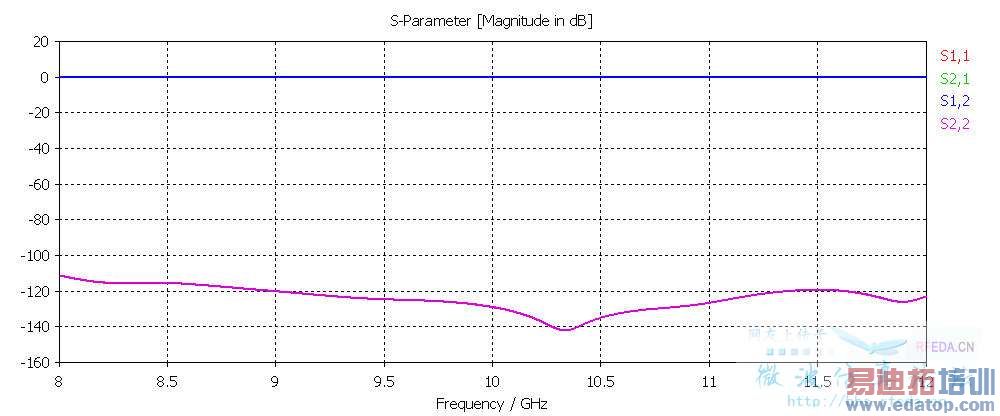

问题：我用一个矩形波导，四周都是PEC，左右两侧是OPEN边界，在左右两侧放port 1 and port 2，来测透射系数和反射系数，但是出来的 IS11I^2+IS21I^2 远远小于1.这是为什么呢？
以前我用矩形波导测透射系数的时候，是上下为PEC，前后为PMC，这样的情况下， 才是符合逻辑的。不知道为什么四周都换成PEC，出现了错误。
问题：我用一个矩形波导，四周都是PEC，左右两侧是OPEN边界，在左右两侧放port 1 and port 2，来测透射系数和反射系数，但是出来的 IS11I^2+IS21I^2 远远小于1.这是为什么呢？
以前我用矩形波导测透射系数的时候，是上下为PEC，前后为PMC，这样的情况下， 才是符合逻辑的。不知道为什么四周都换成PEC，出现了错误。
四周换成PEC？截几张图或者上模型吧

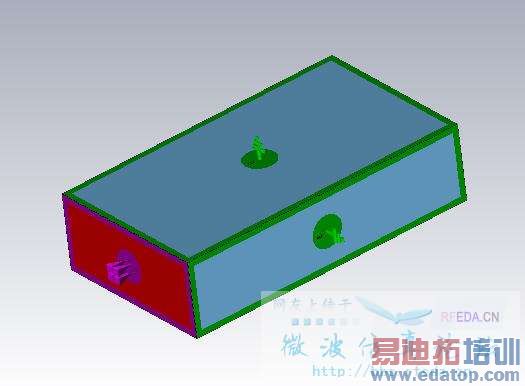

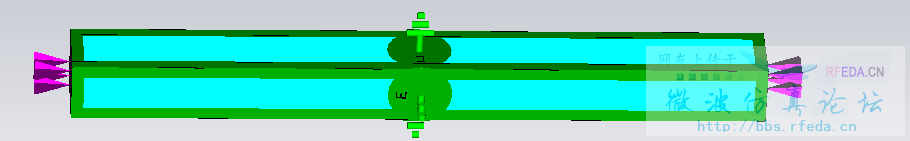

就是四周换成Et=0的边界，以前做波导都是上下是Et=0.前后是Mt=0，现在我把Mt=0换成Et=0.如附件图.....两侧OPEN的地方放PORT
还是上模型吧，我觉得我的没啥问题
