CST MWS使用喇叭天线照射波纹金属板，仿真中断无结果

使用了两个角锥喇叭天线，一个做发射，一个接收。中间是波纹金属板。开放边界条件，远场监视器已设。
运行过程出现警告就自动停止，但软件没说警告具体内容是什么。
最后也没出来s参数图和远场图。
请问是怎么回事？
金属板尺寸20cm*40cm。



上模型。至少截个图吧
你这样说信息量太少了



谢谢，附件里是模型。

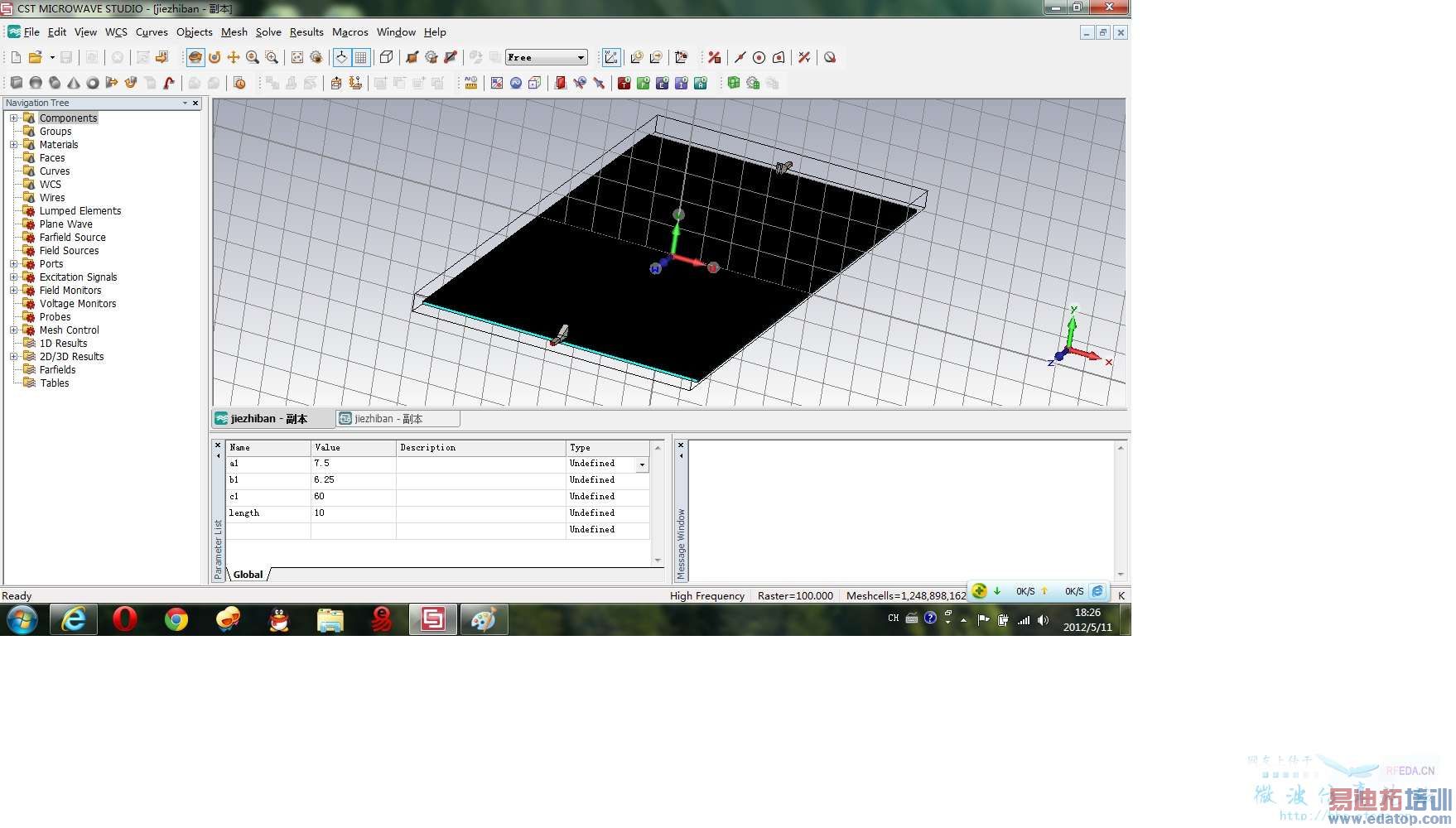

类似图中，尺寸已缩小。



看了一下你的模型，比较大的问题就是材料属性的设置可能有问题
你的材料是normal，介电常数和磁导率都是1.然后电导率很高，选择type为lossy metal或者直接就是PEC吧
网格设置应该还是不够，波导结构建议要到15/15，然后设置个最小尺寸，0.1
这样的话网格达到了1亿3千万，你仿真用的电脑内存有多大呢？



没有任何提示就停止了么？



是没有提示就停止了，您说的方法我先试试，谢谢了。我的电脑内存2G。老师帮我找了一台较好的电脑。谢谢了。



2G内存就不用试了，跑不动的，内存太小，你这个至少找个16G内存的



16G内存，我估计还是有点够呛



因为我帮他设置了网格之后大概是1亿3千万，1千万网格对应1G内存的话，也要13G
我看了下他的模型，中间的纹波金属板大概50个波长（40GHz），属于电中尺寸的模型，16G的电脑不算夸张
