CST MWS中如何计算卡塞格伦天线的副面反射功率、主面反射功率

最经在仿真一个卡塞格伦天线，要计算天线的副面截获效率。主面截获效率以及遮挡效率。但是不知道在cst中如何计算这些值。请各位大侠指点谢谢！



解释一下什么叫截获效率和遮挡效率吧，没研究过这个



这个CST应该自动提供不了，需要后处理或者导出数据自己计算。



副面截获效率=副面反射功率/馈源总辐射功率
主面截获效率=主面反射功率/副面反射功率
遮挡效率=越过副面的有效功率/主面反射功率
我通过仿真可以得到馈源的总辐射功率，但是副面反射功率和主面反射功率还有越过副面的有效功率怎么求呢？请高手指点一下。谢谢！



大致了解了
可以试试这样，先选中面，然后选择object->faces->Create faces from picked faces
然后在后处理中，选择evaluate field on face，得到一个0D结果，就是通过这个面的功率
你先试试，不行再想办法



好的，我先试试。谢谢了！

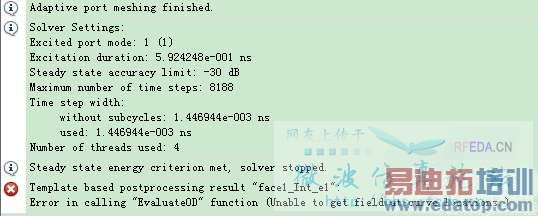

我按你说的方法试了，但是计算过程中出现这样的错误

。选面的时候，会要求一个厚度，我没有设置，直接点的OK按钮。我不知道那样对不对，你可以帮我分析一下吗？



这个不是仿真的问题，是你后处理出错了，结果应该已经有了
