CST MWS后处理中的画图问题
录入：edatop.com 点击：
有两个关于后处理的问题，希望多多指教，帮助文档大概看了下，没找到解决方案...
1.想得到标着数值的等值线形式的2D结果，现有的结果没找到怎么标数值...
2.想将某一个面内的数据导出应该怎么做,比如一个平面上的3D场结果

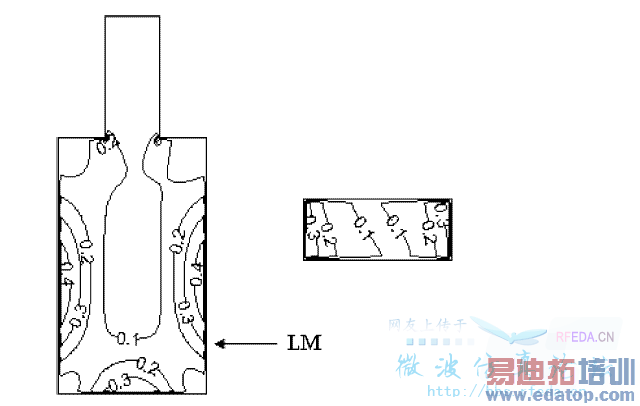

理想要求和现状如下，多谢帮助
1.想得到标着数值的等值线形式的2D结果，现有的结果没找到怎么标数值...
2.想将某一个面内的数据导出应该怎么做,比如一个平面上的3D场结果
理想要求和现状如下，多谢帮助
不好意思问题没说清楚。

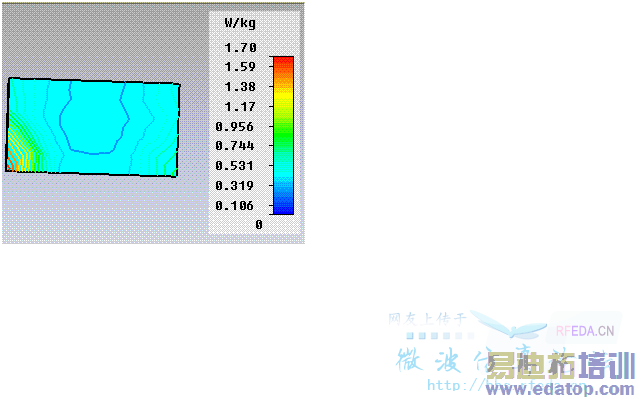

1.我现在有3D场的结果，在截面上显示，想改显示的形势为老板要求的标记数值的等值线形势
2.想导出例如txt格式的3D场在一个截面上的分布，不知道怎么导出想要的部分
望各位多多指教

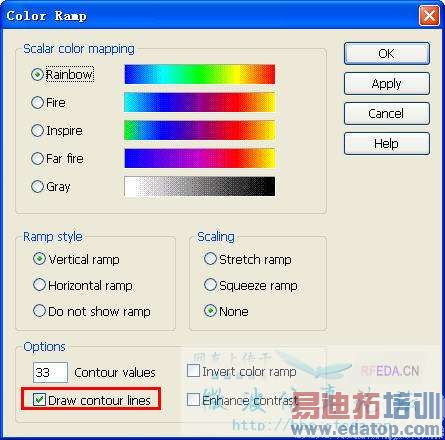

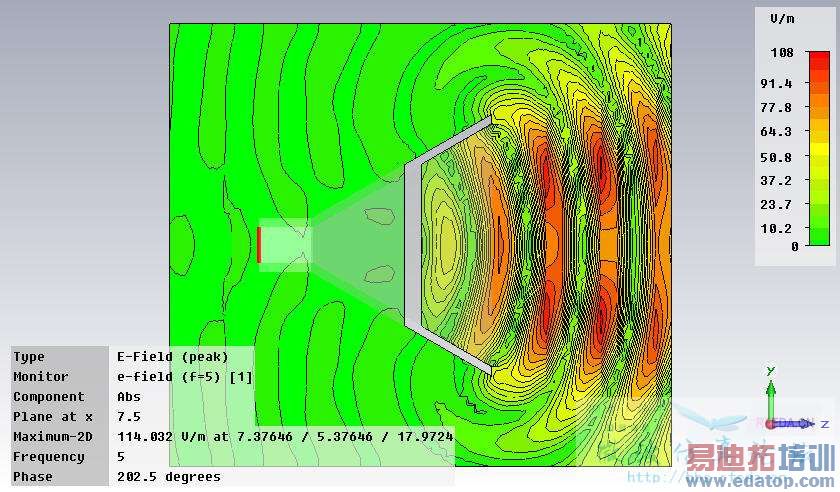

可以画出这样的图
然后在这个视图下面，点击菜单File->Export->Plot Data(ASCII),就可以导出txt文件了
带数字的等值线图CST中应该无法直接到的，楼主可以到处到origin中处理
多谢，等值线还是可以画出来的，不过老板要带数字的...我还是导出来自己处理吧
matlab能处理么？origin好学不？对结果要求比较急...
既然比较急，那就会用哪个就用哪个
另外，matlab能处理
