CST MWS中这句警告的含义和解决方法？
录入：edatop.com 点击：

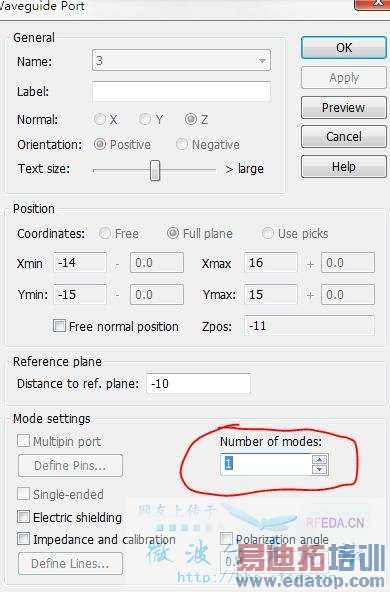

设置了一个波端口，警告提示如下图，端口3中至少有一个传播模式在时域计算中不被考虑，在被考虑的模式中至少一个模式占有相同的beta。提示增加模式。是不是增加图2中所示的模式数？本人的理解是波端口相当于理想的波导对结构馈电，由于模式数设为1，所以从此端口进去的电磁波的模式都具有相同的相移常数，其他模式均被忽略。TE10模是矩形波导的主模，那这个设置只定义了模式数，如何定义想要设置的具体模式呢？比如只传输TE10.
模式我分不太清，但是有方法进行计算
将你圈中的模式提高，然后在求解器中勾选Calculation modes only
这样可以很快计算出端口模式，看你需要的模式的是哪个，然后在求解器的Mode中选择对应的模式就可以了
谢谢了，正在改模式数再仿真，看有什么结果输出、
