CST MWS导出UWB天线辐射信号

你说的辐射信号是指什么？是想比较功率大小吗？S参数不就已经是功率的比较值了么？
在Farfield Plot里面选择输出Power Pattern。Power Pattern的定义：Show the power value in the farfield at the reference distance.

我是想看信号保真度和信号拖尾（那个辐射信号是指可以和远场探针相比较的那个辐射的波形），该怎么导呢？谢谢你
我觉得有个图直观一点

不懂这个原理，所以不知道要导出的是什么东西……
信号保真度的定义是什么？什么是信号拖尾？你是如何定义辐射信号的？辐射信号的波形是什么意思？你提到的远场数据是通过probe得到的对吧，那么得到的是什么形式的数据，电压，电流还是功率？（没用过probe）

远场数据是通过probe得到的，可以设成电场探针或磁场探针
CST里面直接可以看到激励信号的呀，但是UWB信号的情况下辐射信号或接收的信号同激励的信号是不同的，我是在远场10M处放的探针，我想知道探针信号应该和哪一个信号相比较，这个信号可不可以直接用CST导出来呢

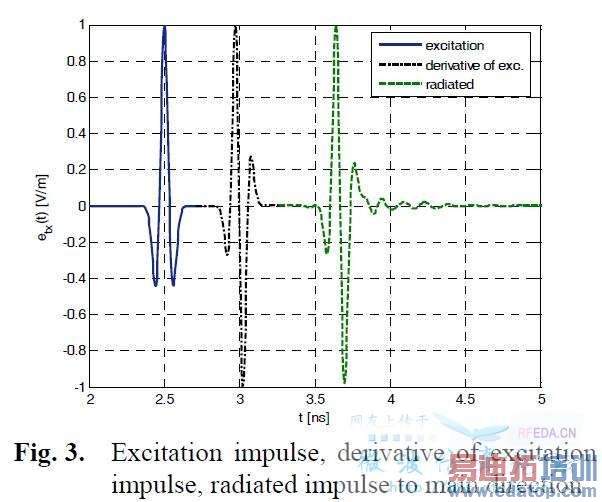

我之前确实没有说清楚，附件的文章是用CST做的（您只需要看下图就行了），他的图3中就有激励信号excitation impulse,derivative of excitation impulse和radiated impulse(这个应该是probe得到的） ，那么第二个信号波形是什么呢？是不是就是辐射信号呢？非常感谢！

文章应该是没什么问题，只是楼主的描述看得人比较乱……。楼主你所提到的“辐射信号”和“接收的信号”是什么？怎么定义的？有什么区别？
Probe得到的信号应该是Radiated Signal，如果激励是Impulse Power的话，就对应文献的Radiated Impulse。CST MWS可以看到Excitation Signal没错，不过默认的激励函数是高斯信号，并不是文献中使用的Impulse。你可能需要自定义一个冲击函数做激励。
图三的第二个波形不就是激励信号求导数么？derivative = 导数……

嗯，我确实说的有点乱……
我说的辐射信号就是信号波形保真度描述的那个模版信号，接收到的信号指探针信号
是我对波形保真度理解的不够…… 不过现在我已经明白了……
非常非常感谢你！
