CST MWS仿真天线阵怎么设置多个端口同时激励仿真？

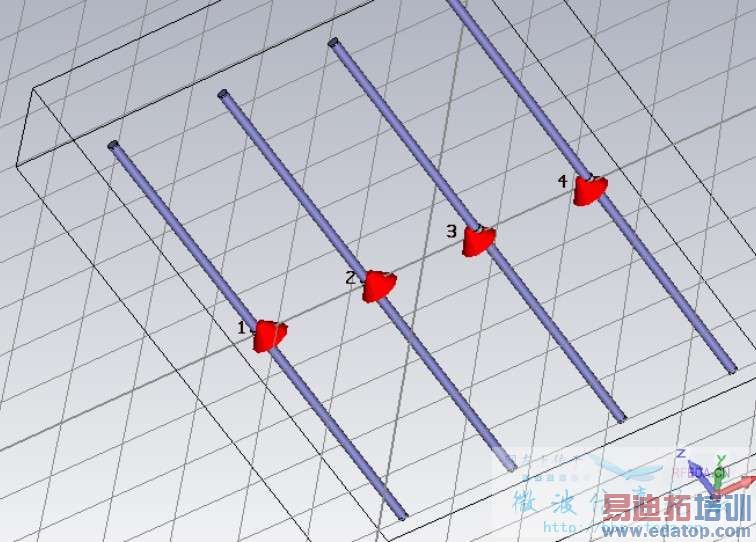

用四个线天线做的阵列，每个天线都加离散端口激励。

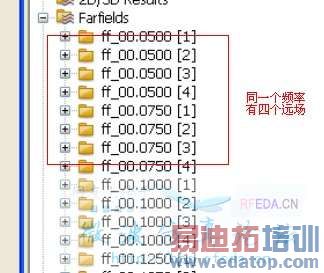

同一频率，仿真结果又四个远场方向图




仿真结果似乎是单个天线激励时的方向图，
怎么样才可以得到四个激励源同时激励的方向图？ 求高手指点



不知道，没用过cst



单击时域求解器会弹出求解窗口设置，在"Source type"选择Selection,接着打开Excitation List便出来激励设置对话框，在这里，你可以设置哪些端口被激励，可设置不同的幅度和相位。这样求解，每次的求解时间短些。这样算出的场是合并场。
在激励了所有端口之后，也可以在Results-conbine results，可以为每个端口设置不同的幅度和相位，也可以得到合并的场结果。
具体操作请参考CST初级教程后面的案例，里面有详细的教程。
初学CST者，建议认真读CST初级教程。



同2楼所说，可以的到合并场，不过貌似只是对波瓣图进行合并，对于电场，探针仍是检测到多个结果...不知道电场能合并不？



我试了下探针上的信号也是同时激励的共同作用，你的是什么意思？



在results-combine results-然后把你要的激历改成同样的辐度和相位就OK了



谢谢你胡答复
