CST MWS怎么画出line impedance和频率的曲线?

录入:edatop.com     点击:
新手自学中,捣鼓 了半天也没找到,周围也没有在用的,希望能指点一下



理论上Template based postprocessing。
不过,楼主你是如何得到line impedance的?



也想知道····

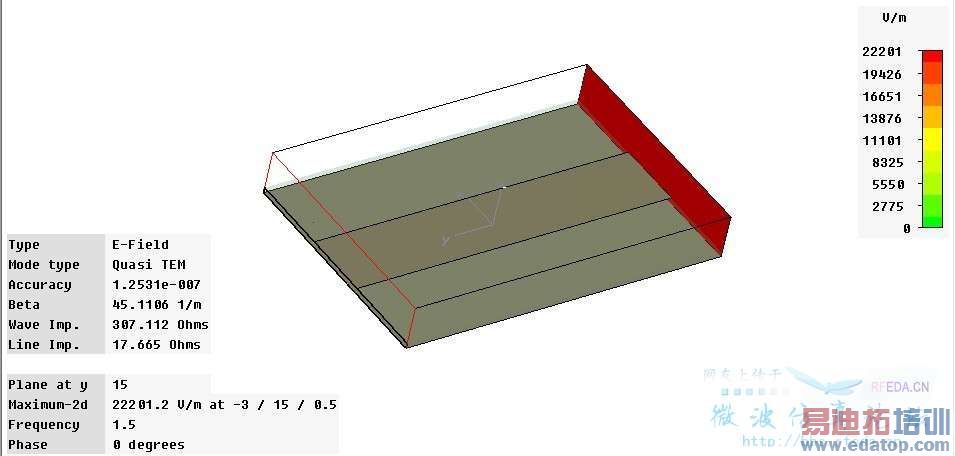

你点一下2D/3D Result ---port1---e1,在界面图上就有line impedance啊,还有wave impedance 等等,不过这里只能看一个频点的。
还可以去smith chart里,想看哪个频率下的line impedance都可以,但是我不会直接画出曲线的那种



只有port impedance啊,而且是0D的,只是一个数,不是曲线



仿真没发现有line impedance,你在哪里看到的?
定义:

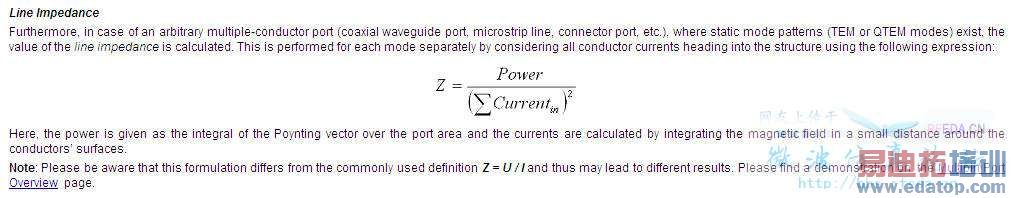

Line Imp.: For mode type TEM or Quasi TEM, this is the line impedance in Ohms. See Waveguide Port Overview for impedance definitions. In case of a complex line impedance, its magnitude is displayed.





    看到不?界面上第六行信息



    我知道怎么得到line impedance,就是想知道你是用哪种方式得到的。
    如果使用这些方式,肯定需要后处理计算。
    如果是waveguide port,只能在transient solver里面逐次设定需要的频率,依次计算端口模式,把line impedance记下来postprocessing。
    原图方式类似的道理。
