CST MWS馈电是什么意思，波端口激励？

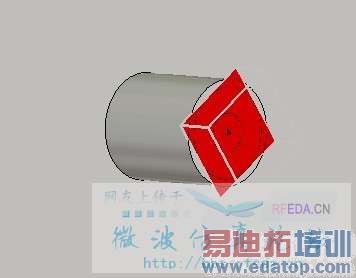

如图，那个方块也是PEC，不明白加这个方块是什么意思



请问是不是波端口激励？然后设置的波端口又不与背景相连？



是波导端口激励， 不与背景相连什么意思，哪里有设置



在波导端口背后设置一个PEC？这样的话是传输TM模，要不然就是TEM模



这是模型，用天线设计软件自动生成的



其实就相当于一个空气介质的同轴线



我的理解是这样的，这个PEC块呢主要是防止波导端口反向传输的。我猜可能建模的人比较习惯于使用HFSS，在HFSS中波导端口为外部端口，不能直接位于求解区域内部。如果需要在求解区域内部使用波导端口，就需要在波导端口上盖一个PEC的盖子，以使得波导单向传输，就像楼主的模型中一样。但是在CST中波端口没有这个要求，默认会自动添加。可能出于习惯吧，在建模时把这个金属盖子建模出来了。这个不会影响计算结果。



如果是使用CST的频域求解器，是必须在波端口后面加上PEC的盖子的。
就算是时域求解器，在波端口后面加上PEC也是没有问题的，可以排除哪些导致求解出错的因素。



CST频域不需要建立金属盖子，只是仿真的时候默认会有
