求教CST MWS中RF场的激励设置问题

CST微波工作室中想设置射频场的激励，加了电流的port，想问在port上加的是什么样的信号，是正弦波么？excition signal中的曲线是代表激励随时间的变化还是所加正弦波幅值随时间的变化？另外求解时所设置的频率范围是什么意思，是激励信号正弦波所变化的范围么？多谢各位指教

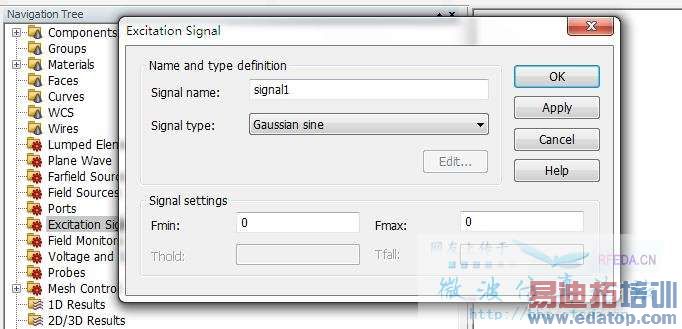

您用的是时域求解吗，如果是可以这样设置激励：新建激励信号，然后下拉选项上有你需要的信号，也可导入自己设定的信号形式，对于单一频点可以设置此频率的监视器



port 上的波形可以设定，默认是高斯波形，不是正弦信号，波形幅度随时间的变化，求解释时设置的频率是你问题的求解范围，波形在时间上会根据你求解的频率范围变化，建议你看看帮助文档会有很大帮助。



多谢回答，如果我想加正弦波的激励怎么加呢，我在激励信号里没看到有这个设置...另外如果我只关心一个频率下的仿真结果怎么办，我要算的数量很大，如果有很大频率范围的话计算时间超长。帮助文档我只看了documents里面的，还有自带的么？多谢多谢



不太明白你的范围打了时间超长是什么意思？你用的频域求解器还是时域呢？

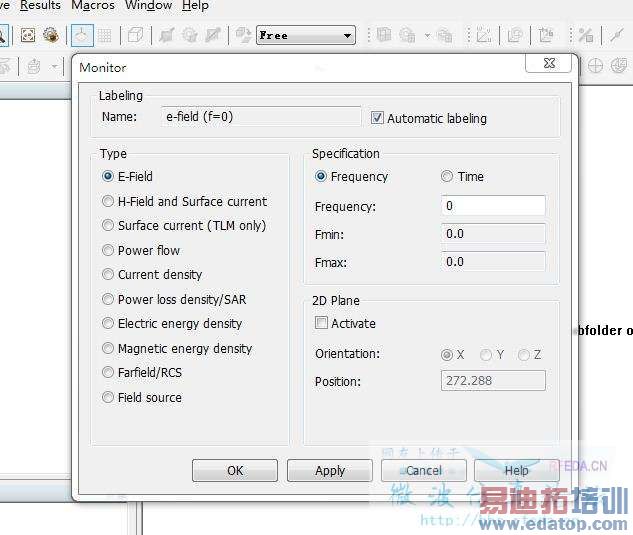

如果是时域求解器，可以设置多个监视器进行监测，据说设置过多的监视器会导致仿真时间边长，但始终认为增加的时间有限
你看到的高斯信号是信号强度随时间的变化，包含了你设置的频率范围内所有的频率信息（可以将输入信号进行傅立叶变换后看到）



我用的应该是时域求解器吧,transient solver，我想关心的是的用sinc调制的某频率的sine信号加载后一段时间内的电磁场变化。我倒是时间和频率的monitor都加了，目前主要不知道激励怎么个加法，貌似看到了user define,或许能解决了。我计算时间长主要是模型尺寸差异特大，网格比较多...多谢回答



多谢多谢，好详细，我貌似找到解决方法了，user define应该能解决问题，谢谢你的截图



如果问题解决了，把你的悬赏兑现了吧。



楼主的问题还是要通过自定义波形来解决



值得学习参考!
