CST2010做螺旋线圈仿真时遇到的问题
录入：edatop.com 点击：

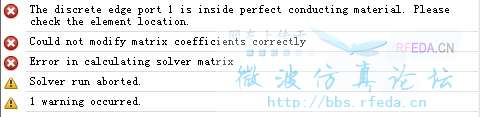

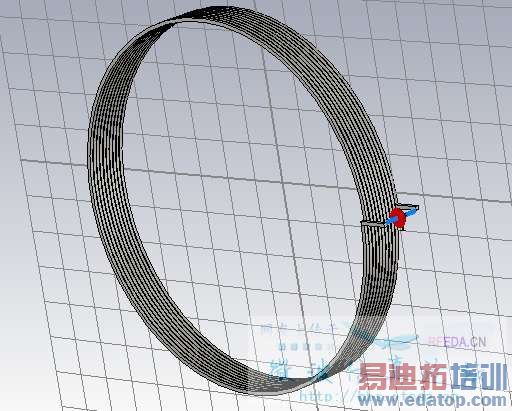

我就是利用这个螺旋线圈仿真，使用了一个离散端口，想利用螺旋线圈发射的射频电波进行人体脑部的仿真运算，我的单位设置是cm和MHz，网格分得很细，结果出现了这种报错，不知道是为什么，求本站中的高手给予帮助，谢谢啦
报错应经解释清楚了，就是你的集中端口进入的结构内部，适当调整一下，让端口位于两个保证不让端口穿过结构的点上就行了。比如此结构中内表面的中点等。
看看background material是不是PEC
谢谢了，我再试试
和你的背景材料设置有关，错误提示：离散端口被PEC包含，因此你那端口是错的，自然也就没法做矩阵运算。你把边界条件改为add space。
另外，离散端口设置的时候直接取两端表面上的点即可。
background material不是PEC，我改成了normal
我选择的就是线圈拉出来的那2个线头上表面的2个点，在Antenna（Wire）模板做的时候不会报错，但是没选择模板的时候就出现了这样的错误
上你的模型吧，不选择模板的话默认background material是PEC
我也觉得是这样的。。另外最好取顶点之类的，不要经过金属。
