CST MWS参数扫描，如何查看某个频率点的参数影响情况

我用CST软件仿真了方形地板上（边长w）两个单极天线的耦合情况。对W进行参数扫描，查看W的变化对于S12的影响。模型和结果如下，我想看在两个天线的工作频率1.0GHz和1.5GHz处，W和S12的关系曲线。不知道行不行，如果可以具体怎么操作。求高手指点。



之前的图片格式不对，看不见。我重发一遍。



还是看不见！ 我文字叙述下吧。就是参数扫描的结果是以频率为横坐标，S12为纵坐标的曲线图。一个W值对应一条曲线。我想要的结果图是，1.0GHz或者1.5GHz处，以W为横坐标，S12为纵坐标的曲线图。



使用后处理模板就可以了



请学会使用软件的帮助文件。
CST MWS帮助文件《Parameter Sweep》和《Template Based Post Processing Overview》。

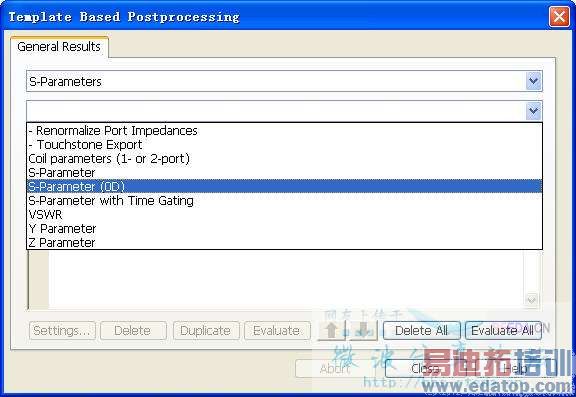

楼主自己看看，如果没弄出来在发帖吧，可以选择后处理模板中的S-parameter选项



我在找了一些关于后处理的文章看了下，也把帮助文件里的例子看了。都是讲的对于已有结果的一些处理，得到需要的结果，比如VSWR，GAIN，E面H面方向图等。但是我需要的是改变结果的显示形式。就是已有结果是以频率为横坐标，S参数为纵坐标，不同颜色的曲线对应不同W值的结果。而我想要以W为横坐标，S参数为纵坐标，不同颜射的曲线对应不同的频率的结果。这样更能直观的观察不同频率点，W对于S参数的影响。发不了图片，叙述的有点纠结，不知道你能听懂我的意思吗？



看来楼主还是没找到在哪里设置

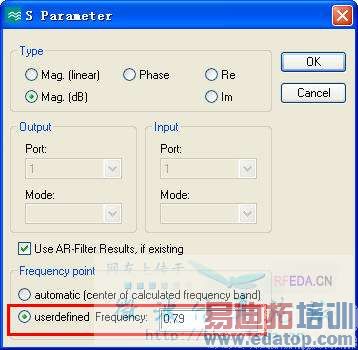

这个应该可以解决你的问题



谢谢了，之前确实没找到，现在找到了。我按照你说的步骤设置好了，但是点evaluate按钮后，会弹出窗口提示S参数数据文件不可用，不知道是什么问题？

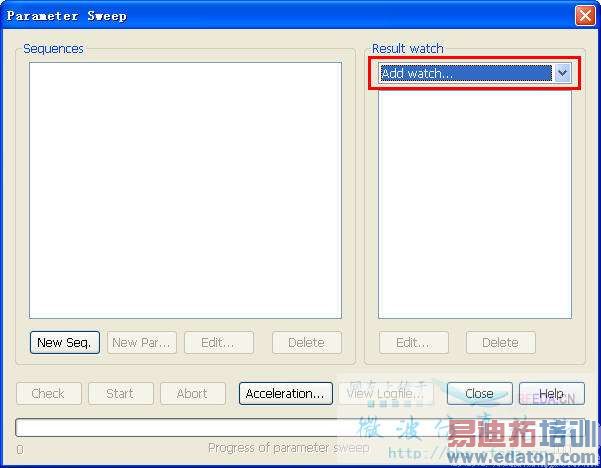

这里不用电Exaluate啊，你不是参数扫描么，一路OK之后，在参数扫描的界面点Start就可以了
