CST MWS中的远场方向图如何归一化
录入：edatop.com 点击：
毕业设计仿真贴片天线，画出的场方向图老师说要归一化，希望哪位大侠帮忙解决
结果---后处理选项，然后根据你的需要对相应的数据进行后处理运算。

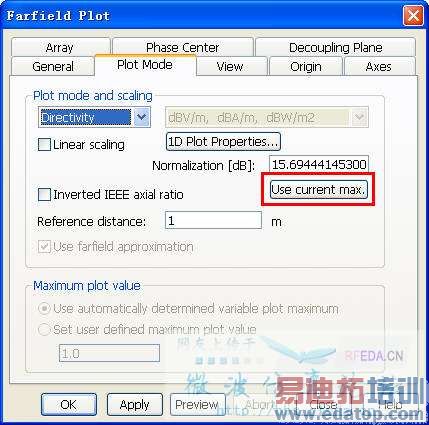

提个简单的方法，在远场图上点击右键，选择Farfield plot properties，在plot mode里面点击use current max.然后再点apply，就得到最高增益0dB的方向图了，也就是归一化的方向图
原来如此，我以前都是导出来自己处理的。
我电脑上最早的版本是2010，也有这个功能，不知道再早的有没有了
谢谢大家了!
再早的也有啊
那远场方向图各个颜色的线都代表什么意义呀？
不同的颜色代表了不同的增益，看视图的右上角
