CST MWS port设置

录入:edatop.com     点击:
各位大侠,江湖救急啊!
我目前在做一个小项目,需要知道两个芯片之间的走线设计是否OK,走线包括wire bond + trace+via,需要提取这一段信号路径的s-parameter。
但是我不知道怎么加port,无从下手,请指教,感谢!
模型里面,DQ0,DQ1是需要提取的。

描述:CST模型



我想问实际使用的时候信号是如何传输的呢?



CST MWS帮助文件《Waveguide Port Overivew》、《Multipin Port Overview》和《Discrete Port Overview》。
看你的截图,也就是这三种可能性了。




又见hawk8969大侠,鸡冻
信号是从一个芯片的管脚走到另一个芯片的管脚,两端的PAD应该算是端口,真的是无从下手啊




哇塞,EDATOP大牛,咔嚓
我去看一下帮助文件,再更新

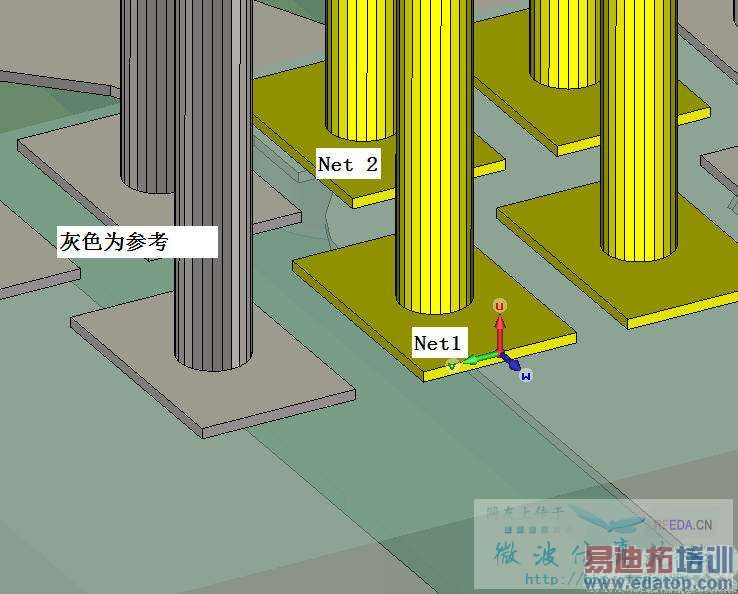

我试了一下waveport,但是由于结构限制,返回路径太少,没办法像教程那样,设置的很标准



而且Net1,Net2右边的两根是Floating的,Net2的上方有金线,没有办法把port尺寸拉得太高,






    差分信号?




    不是的,是data信号线,都是单端的
    目前的问题就是我只想要其中的一根线,但是这个PAD的旁边又有作floating处理的其他信号PAD,waveport的大小不知道怎么样设置好,宽度不够啊



    没做过这个东西,还不是很明白,一根线要传数据,总要有一个参考吧?才知道传输的信号是高电平还是低电平?
