CST问题集合

用cst仿真也有一段日子了，进步不不大，问题不少，总结一下，希望大家能够讨论一下解决方案

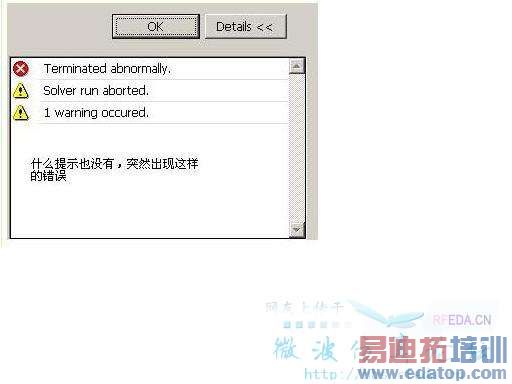

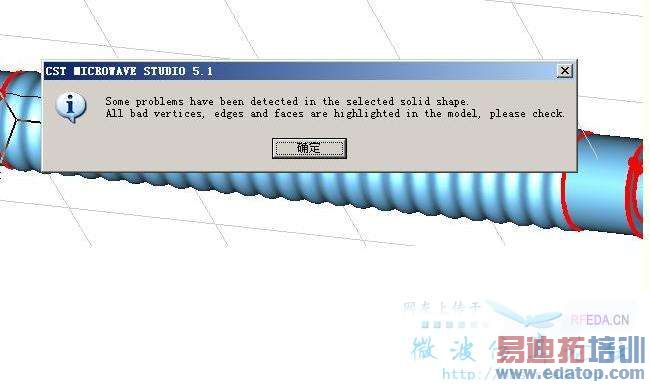

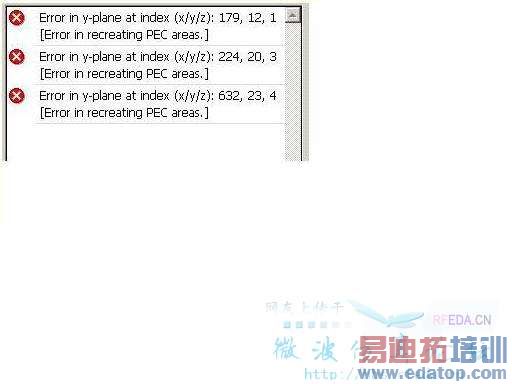

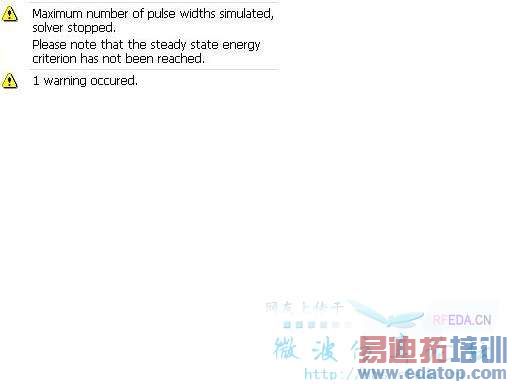

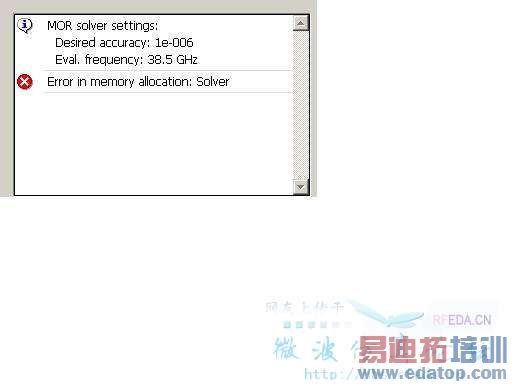

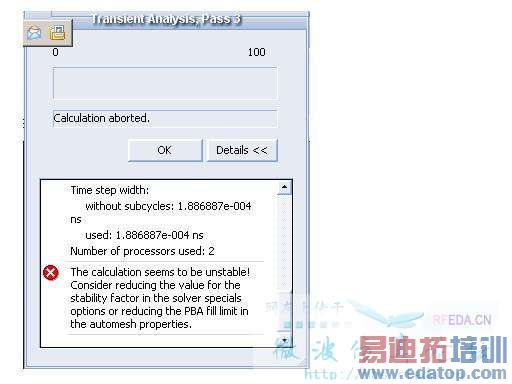

问题就如图片上提示的那样

•

















  这个帖子发起已经很久了，现在大家一定还有一些新的有共性的问题，在这里一并归类添加并给出解决方法。（这一楼持续更新，欢迎大家提供你所遇到的问题，能提供解决方法更好！）
  Error Message: Waveguide for port number 2 is too short. The Waveguide must be homogeneous for at least three mesh planes along propagation direction.
  可能原因：连接端口的模型尺寸太短，在三个mesh line之内模型材料不一致。
  参考解决方法：
  1. 加长连接waveguide port部份的模型的尺寸。（常见于Coaxial Structure）
  2. 提高网格密度。对于总网格数已经很高的结构，可以使用local mesh properties，局部提高waveguide port附近传播方向的网格密度。
  参考资料：
  1. CST Help: "Waveguide Port Overview"

  Error Message: Port 1 is inhomogeneously filled within the first 3 mesh cells. Cannot start solver.
  可能原因：网格密度太低或着金属材料之间有重叠。
  参考解决方法：
  1. 提高网格密度。对于总网格数已经很高的结构，可以使用local mesh properties，局部提高waveguide port附近传播方向的网格密度。
  2. 检查端口附近模型结构是否重叠或错位（导入模型），使用local modification或者heal。
  参考资料：
  1. CST Help: "Waveguide Port Overview"
  2. CST Help: "CAD Data Import and Export Overview"
  Error Message: Port number 1 is filled with metal . Maybe the background material is defined as PEC!
  可能原因：背景材料设置错误或着网格密度过低，Port附近Mesh cell被设置为PEC（staircase mode）。
  参考解决方法：
  1. 提高网格密度。对于总网格数已经很高的结构，可以使用local mesh properties，局部提高waveguide port附近传播方向的网格密度。
  2. 检查背景材料设置。尤其是应用了不熟悉的Template。
  参考资料：
  1. CST Help: "Waveguide Port Overview"
  2. CST Help: "Mesh Generation Overview"

  •







    就最后一个问题，没得解决。
    其他问题倒是都遇到过，也都有了解决得办法。
    LZ能不能说说最后一个得解决方法？谢谢




    2楼的兄弟能不能把前边的问题解答说一下，谢谢，最后一个我是降低了一下能量标准



    CST就是经常要出现警告或错误。
    我一般的解决办法就是加密网格，或者降低能量标准。



    请教安装cst 2006b完全版（3.1g，本站ftp免费下载的）的安装步骤，谢谢。我安装后打开，需要licence文件，接下来该怎么做？谢谢各位！



    最后一个问题，我遇到过。是在仿真含有铁氧体结构的时候。后来，我把饱和磁化强度提高一倍，就没有这问题了。
    不知道你们遇到这个问题也是和铁氧体相关吗？



    不是，仿真腔体也出现了这种问题



    最后一个问题我是在仿真微带天线遇到的,我的是结构有问题,改了就好了
