CST MWS Frequency Domain Solver加入monitor影响了运算结果

录入:edatop.com     点击:

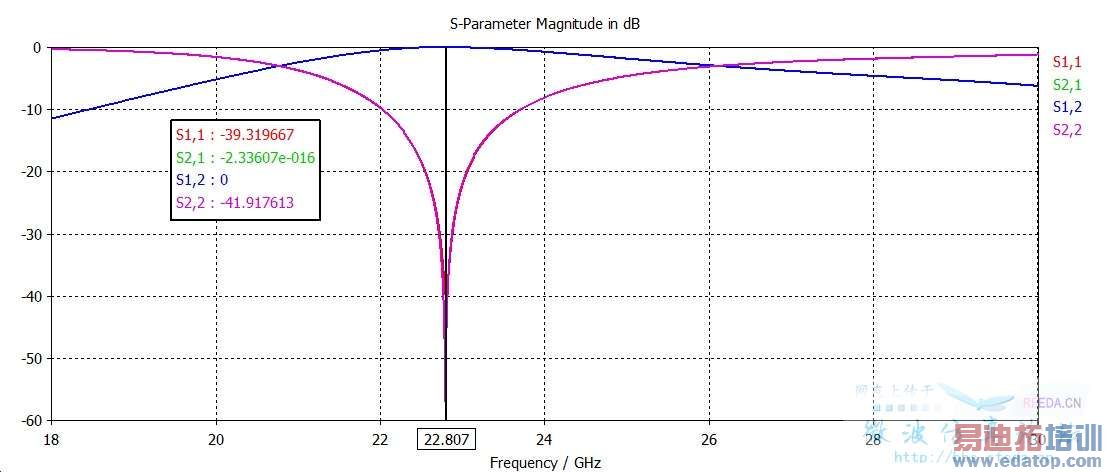

我在算天线反射,透射效果时得到了理想结果

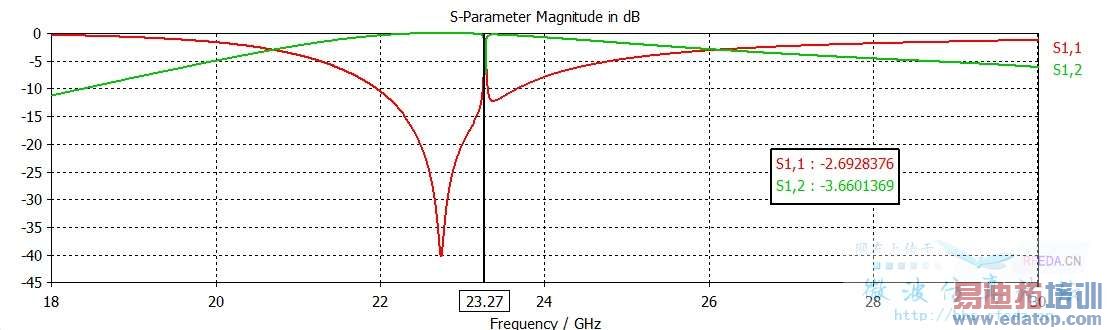

结果加了23ghz的e场monitor后,结果变成了这样


这是怎么回事?我已经把网格加密,还是出现上述两种结果。而如果加的是24ghz的monitor则没有变化,我很迷惑
有谁知道原因吗?谢谢



再试下,第一次发图






用的频域求解器?



对,频域的



你的求解器设置里面应该是激活了Monitor处收敛,所以导致了自适应网格不一样

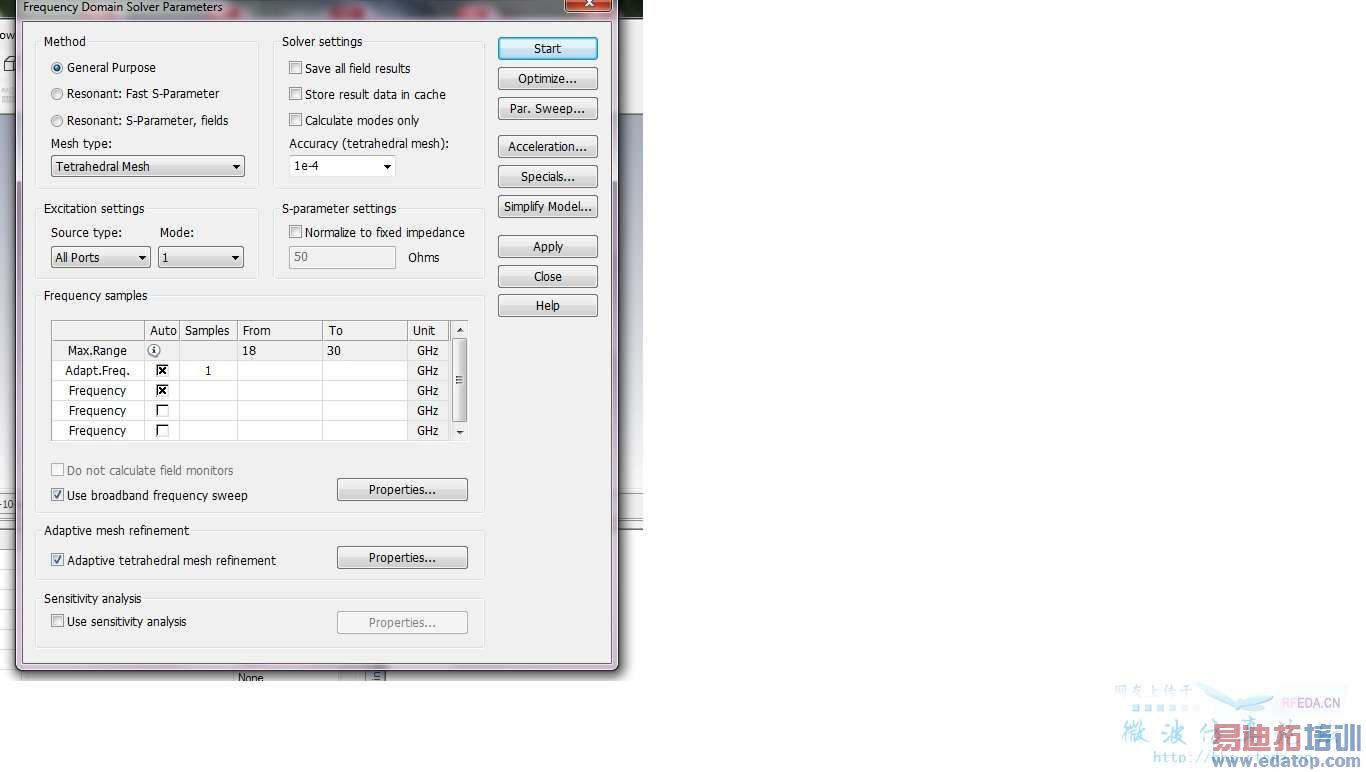

把你的F设置界面截个图上来看看



设置基本上是默认设置




勾上这个试试





    也就是说结果还是理想的,以原结果为准?



    这个呢,就要从频域的算法讲起了。
    频域计算S参数是通过抽样计算并插值得到的,原结果应该是准确的



    如果在该频点设置的监视器,那么该频点还是“通过抽样计算并插值得到的”吗?
