CST局部加密

需要应用local mesh properties，可以考虑搭配使用subgridding。
在模型中有电流通过的部分或者很重要的coupling部位局部提升网格密度，既可以准确地仿真性能，又可以避免大幅增加仿真空间内的总网格数。
对于subgridding，一般来讲，如果模型的结构相对比较复杂，空间延伸很广，而对器件性能有影响的部分只是整体模型中的一个局部，那么使用subgridding可以进一步减少网格总数。不过subgridding不能使用硬件加速！

受教了，我还想问问加密局部网格的方法，是不是先要选中要加密的solid，随便问一下，局部加密的最小单元是solid，还是组件component？

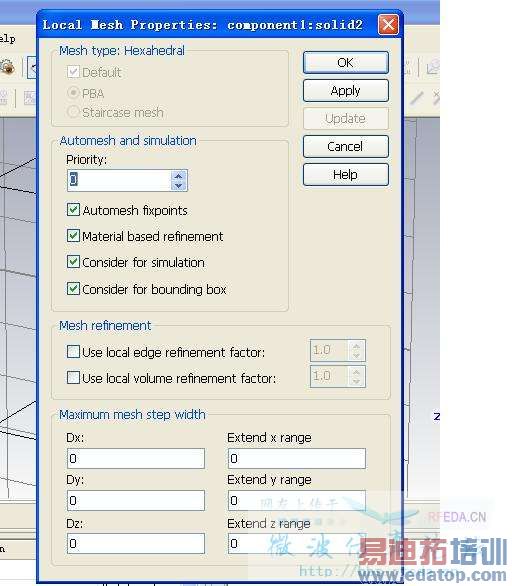

下面的参数应该调哪个，我试着调了调mesh step width，但没看出网格密度增加了，是我设定值太小吗，还是我在全局优化上选了自适应加密，有些手动设计被软件修改了？或者就不是那么调



就是修改Maximum Mesh Step Width的数值。你可以在你想要优化的方向上把数字越调越小，应该就可以看到mesh line逐渐增加的过程。
注意不要把数值调得过小，否则整体simulation的时间会变得很长。



priority那项是调什么的优先级的？



CST在生成mesh line的时候依据的是模型上的fixpoint。当两个结构上的fixpoint（尤其是critical fixpoint）相距很近而只能生成一条mesh line的时候，CST需要使用优先级别来决定用哪一个fixpoint。
在local mesh properties里面手动调节每一个个体结构的优先级可以人为设定这个结构在mesh generation时候的权重。



谢谢版主。我有点懂了



谢谢，受益了



额，meshcells上了100万就算不动了……




什么电脑啊
