CST MWS仿真基于SIR低通滤波器的问题

设置了一个低通滤波器，截止频率3GHZ，长宽都由ADS求得，材料也对，但是结果出来像高通的滤波器。求教啊，不知道是什么原因导致的

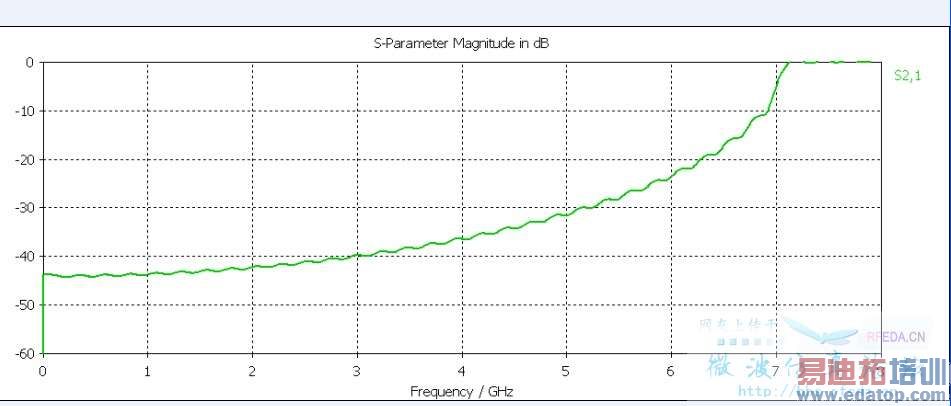

这是我的S21



模型。上模型吧



就这个 ，我是个新手，做的是3GHZ截止频率的低通滤波器，阶跃阻抗型的 [upload=1]

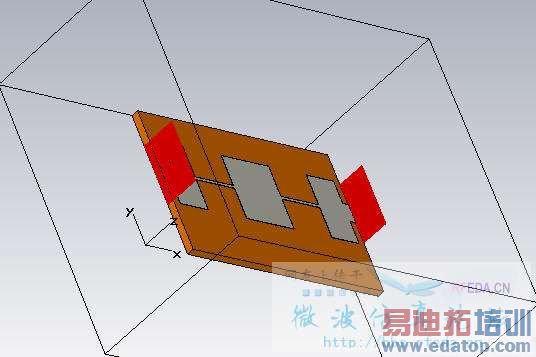

这个是模型来着



问题很多：
1、微带线的材料是material1，按照我的理解这个应该是印制板的材料，微带线也就是你的LFouter材料应该是PEC；
2、没有接地板，在印制板的下方没有GND，这与实际也不符合吧，在印制板的下方建立一个材质为PEC，厚度为0.05的板
建议厚度都设置为0，这样仿真会快一些
3、端口设置，不懂你的端口为什么要偏出那么多。请搜索本站，关于这种结构的波导端口如何设置有很多帖子
4、边界条件：建议都为Open add space
5、网格设置，60/10/20，我设置了一下，大概20/20/30就够了
6、你的印制板边缘居然不和坐标轴平衡！这样设置了端口之后就会报错，不能仿真，建议建模的时候不要转来转去。这个模型不复杂
最后截个图。我没09，就不给你传CST文件了

•





  我重新建模仿真了下

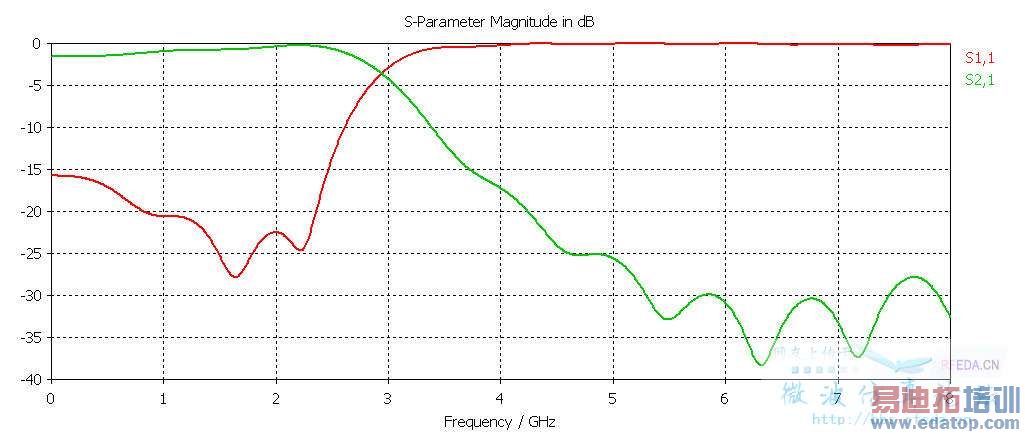

  结果见下图，一个明显的低通滤波器，不知道和ADS的仿真结果相比如何
  仿真时间：2m35s

  •





    真是太感谢了，我再谢谢了！看到你仿真的低通了，真是太激动了新手一个，见笑了



    cst是个很有意思的软件，愿你早日熟悉起来，呵呵



    大哥，能否加下你QQ啊，想请教下 514633125
