求教CST MWS中transient solver的控制

要算128Mhz下设备的电磁场分布，激励是通过文件导入的，3000个点，总时长8e-5s。模型网格数24024，很多参数已经选得很粗糙了，结果计算时间依旧很长，现在想请教对求解器的控制，对求解器原理不太了解，希望各位高手指教。
1.运算起来后solver  settings中显示的Maximum number of time steps是总计算步数么？可以通过什么设置来降低精度减少步数？
2.solver  settings中显示的 Time step width是2.45e-11s，我的激励时间步长是2.67e-8，两者不应该一致么，怎么设置Time step width？
3.求解过程中显示的count down是什么意思？
最终目的是想控制求解的精度和速度，希望各位指教，多谢啦



具体问题 具体分析，上模型吧
使用的版本？模型起码截个图吧



模型在附件中，txt是激励文件，望多多指教 描述:模型文件



模型截图在这儿，是核磁共振mri的仿真问题，一部分用的是cst中自带的，希望大家帮忙



1、是总的计算步骤
2、最小时间步长是由你的最小网格决定的
3、降低精度可以调整求解中的accury设置
解决办法警告中已经提示你了








多谢多谢，还有些问题：
1.最小时间步长是由最小网格决定，具体关系是怎样的呢？最小网格越小，最小时间步长越小？有理论公式什么的么？
针对系统给的提示还有些问题：
2.我对transient solver机理不太懂，我想要的是一个128Mhz的结果，频率范围我设得是126-130Mhz，我看本站之前的帖子好像说范围越小时间越长是么？另外想问单位的设定怎样影响速度的？我取得是mm和Mhz

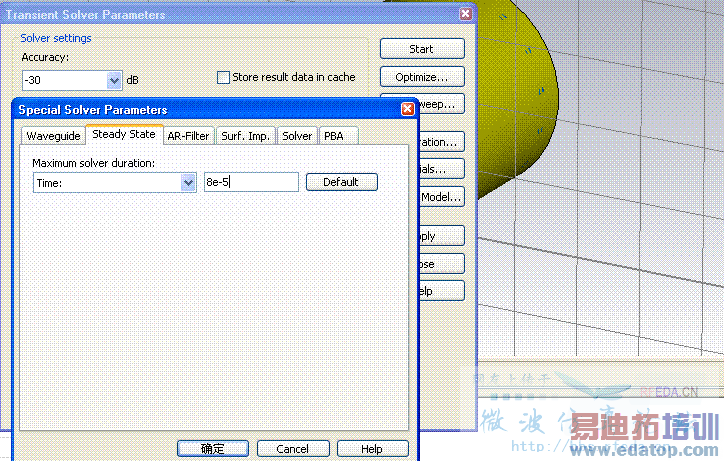

3.持续时间我是在transient solver parameter 的special 中steady state里选time设定的，这样对么？
4.我的网格划分已经取的很粗糙了，这条路可能不能走...
问题有点多，希望能帮忙解答，太感谢啦







建议：
1. 学会使用软件的帮助文件。
2. 学会使用搜索。
CST MWS帮助文件《Transient Solver Performance Improvement》。如果要理论公式，请搜索FIT相关的科技文献。
参考帖子：/read.php?tid=13551
CST MWS帮助文件《Transient Solver Parameters》和《Transient Solver Performance Improvement》。
参考帖子：/read.php?tid=64002#655040




1、应该有关系，但我不知道。，可以通过调整最小网格的大小来决定，一般来说最小网格的尺寸是结构中最小尺寸的0.5～0.8
2、频率范围越小，仿真时间越长是针对激励信号为高斯脉冲的情况，因为频带越窄，对应的高斯脉冲在时域持续的时间就越长，仿真时间也就越长
3、这里也可以设置时间，就是你总的激励时间，这个是和系统内能量衰减的快慢有关系



多谢指导，突然发现好多能学习的东西，之前只看过doucuments里的文档。抓紧时间看起，赞本站



多谢，看到版主推荐老多精华帖，表示有很多要学习的，看起
