CST MWS仿出了磁场分布图，怎么导出某个切面随距离变化的磁场值？

如题目,怎么导出某个切面随距离变化的磁场值，加探针只能取分散的几个点



像HFSS里好像就可以专门的提取这些值，CST里也可以吗？求指教！



设置磁场监视器，然后仿真，仿真完毕用后处理模板得到一个切面的值。



你好，我对CST不熟，怎么用处理模板得到切面的值，其实我是想得到坐标为（0，y，0）y取值01000，这条线上各点的磁场值，画出曲线和我的一组测试值做对比。麻烦再详细说明一下！非常感谢！

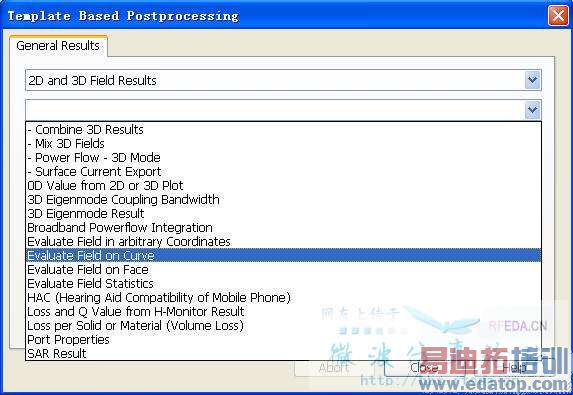

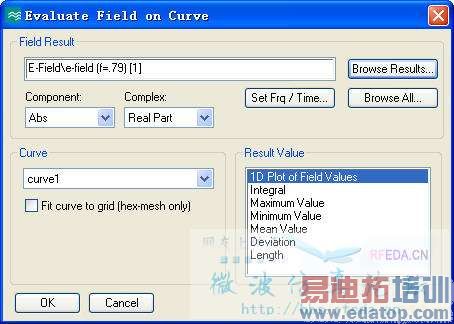

我用的是2011版，以一个天线为例子，设置好电场、磁场、远场监视器，画一条你需要的线（模型中的是从（0,0,0,）到（-100,0,0）），在后处理中上面选择2D and3D Field Results，下面选择Evaluate Field on Curve，然后设置一下就可以了，附上模型。



谢谢你啊，这么久终于有的回复，我试试我现在是想用CST的cable studio仿电缆的问题，不知你是不是也用过？2011的CS是不是比2010的功能多了些，你用的2011的CST从网上下的吗？



有问题就发出来大家讨论吧，CS用过一点，用的不多



大师你好！我看你上传的那个小例子，但是还是不是很懂。才开始学习CST。

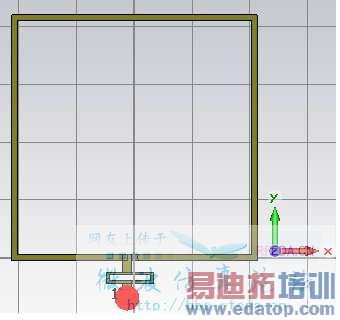

请问，天线图形如图所示，假如要看其上方一定高度处（Z=5mm），某一且切平面即XOZ平面中，磁场强度随X变化的曲线，能不能设置呢？后处理那块能稍微详细的说一下吗。非常感谢！



你就在你需要的地方画一个Curve，可以是直线，也可以是圆
然后再后处理里面选择

•

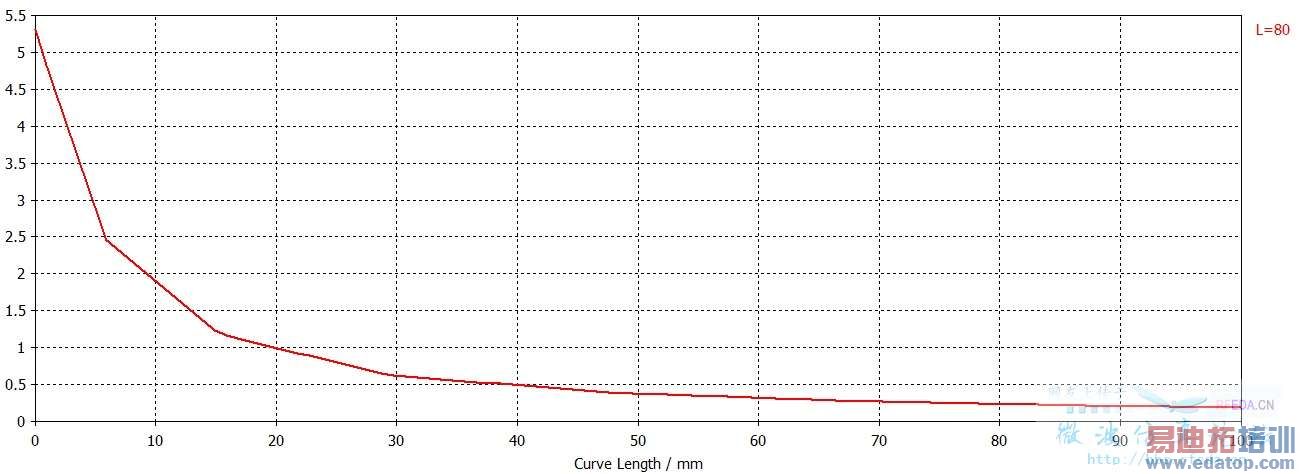

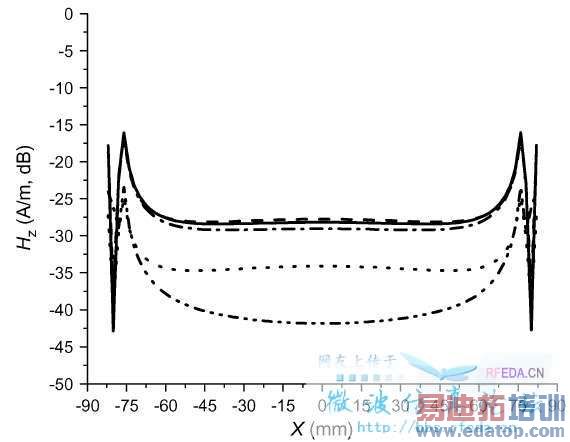

  这是我仿真你那个小例子的结果图，但是纵轴Hz值得大小是以什么值为参考值而画出来的图。

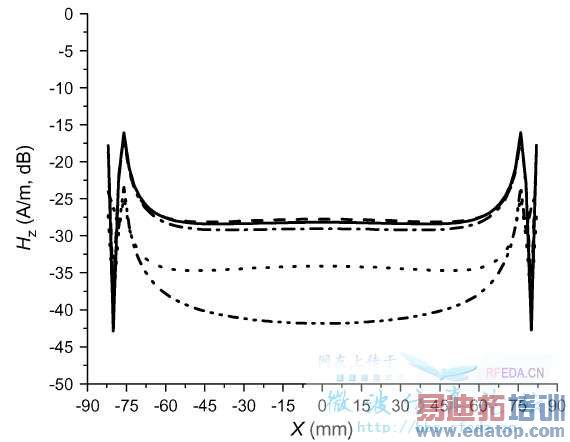

  还有横轴的值能不能像下图一样设置成有正有负的那样子。
