CST的PCB模块如何得到电流分布.rsd文件和.esf文件

现在想在MS工作室里模拟 PCB板作为干扰源的 机箱 的辐射模型
但是卡在了 怎么在MS工作室里导入PCB电流分布文件.rsd或者导入compact source 文件 .esf文件
看了下资料，说是在PCB工作室里面对PCB板做SI分析，加入AC TASK 之后，就可以得到.rsd 文件
但是一直找不到实际成功的方法，求各位大侠帮忙啊

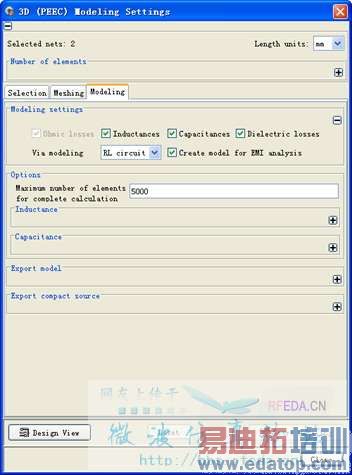

有两个勾要勾上，一个是在PCBS的PEEC modeling的时候：Create Model for EMI analysis

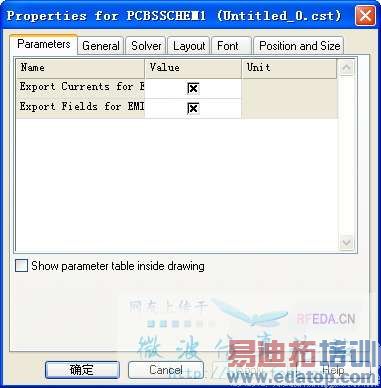

一个是在DS视图里，PCBS代表的Block的properties里：Export...



非常感谢，现在已经搞定了，果然是高人，感谢感谢！



还没等到leb871010大侠回复呢就看到这个帖子了，灰常感谢leb871010大侠和lantianyi大侠！



您好，我按照您的指导也对自己的PCB板进行了分析，由于选择了Create Model for EMI analysis 部分器件存在理想地，导致无法建立，请问除了去掉这些器件还有什么办法没有，比如通过设置更改理想地？另外EMI这个设置的意义是不是分析一些电路的寄生参数？



lantianyi大侠您好，印制板工作室里介绍了分析PCB的三种不同的方法，而只有PEEC法建模时才会出现
Create Model for EMI analysis 这个选项，其他两种方法找不到这个选项，是不是意味着想要计算PCB的电磁辐射，就必须使用PEEC法对PCB进行建模计算，其他两种方法不再适用了？
然而我记得PCBS算例里好像说PEEC法计算单层或者两层板的计算比较适用。
所以我想请教一下您，如果我想计算多层板的EMI，是不是还是别无选择，只能用PEEC法？其他两种方法能够计算吗？谢谢！



不用去掉器件，把和器件的GND从net Class ground里去掉，PCBS帮助文档里有说明，如果要进行EMI分析，GND就不能设置为ground，我也遇到这个问题，这样处理之后就好了。



好的，谢谢，问题我已解决了。
