CST MWS共面波导的端口和边界条件怎么设置
录入:edatop.com 点击:
请大家帮忙,最近在学习cst,但是有很多疑问。
目前遇到的问题是,不清楚共面波导的端口和边界条件应该怎样设置。
多谢、
目前遇到的问题是,不清楚共面波导的端口和边界条件应该怎样设置。
多谢、
激励是波导口
边界是open

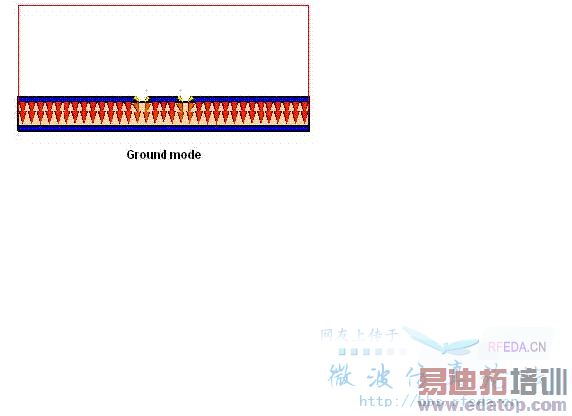

典型的共面微带线由四个独立导体构成,因而呈现了三种不同的非退化准TEM模(QTEM),如图中所示,端口被磁臂分开以避免接地面和两条边带线之间的短路。沿线传播的三个模式为ground, even and odd mode(地、奇、偶模),在求解对话框中,你可以方便的选择对你的仿真激励感兴趣的模式。
典型的共面微带线由四个独立导体构成
还是没懂。呜呜呜

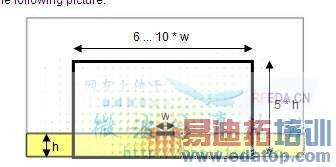

请问,CST中共面波导的波端口大小影响端口阻抗很大。本站里要求端口大小为2-3倍的信号线宽度,高度为1*w。我按照这个设置,仿真时就提示有高次模被忽略,要我减小端口尺寸。请问,端口的大小该多大合适。为什么端口阻抗对端口设置这么敏感呢?按道理,只要结构固定,共面波导的端口阻抗就是固定的,不该和波端口大小有关系的,现在遇到了这个问题该如何解决呢?只要端口大小稍微的变化,端口阻抗变化很大。
刚截的图正好用上。
还是多翻翻帮助文件吧
