CST MWS TDR 阻抗求助

1. 用默认的激励信号（高斯函數）
    要求上升时间为 50PS （20%80%），故将frequency range设置为017.5GHZ。

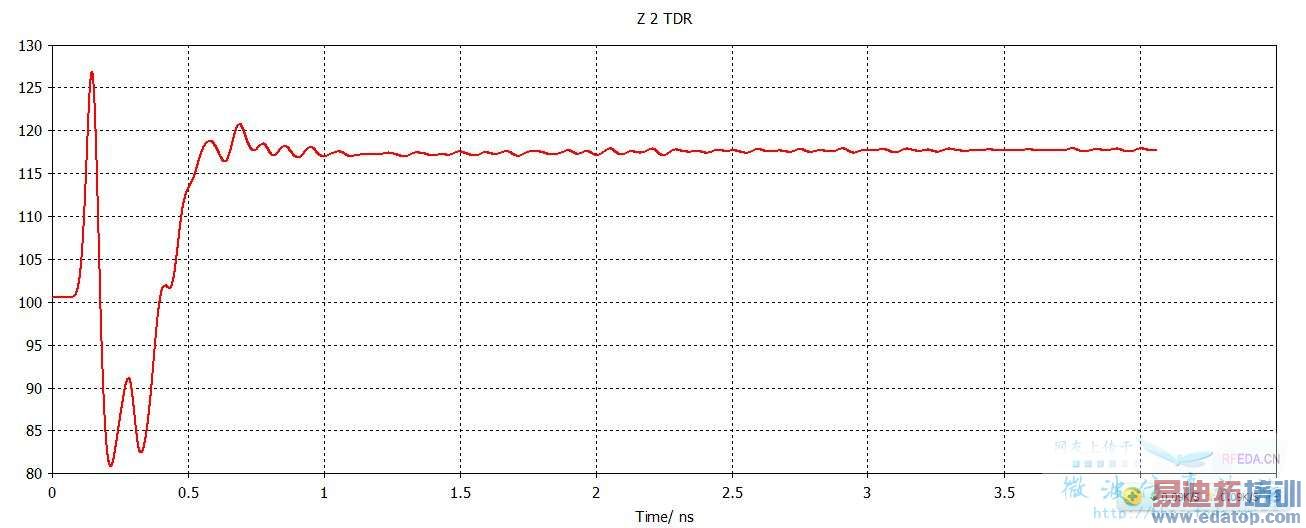

    TDR From time signal

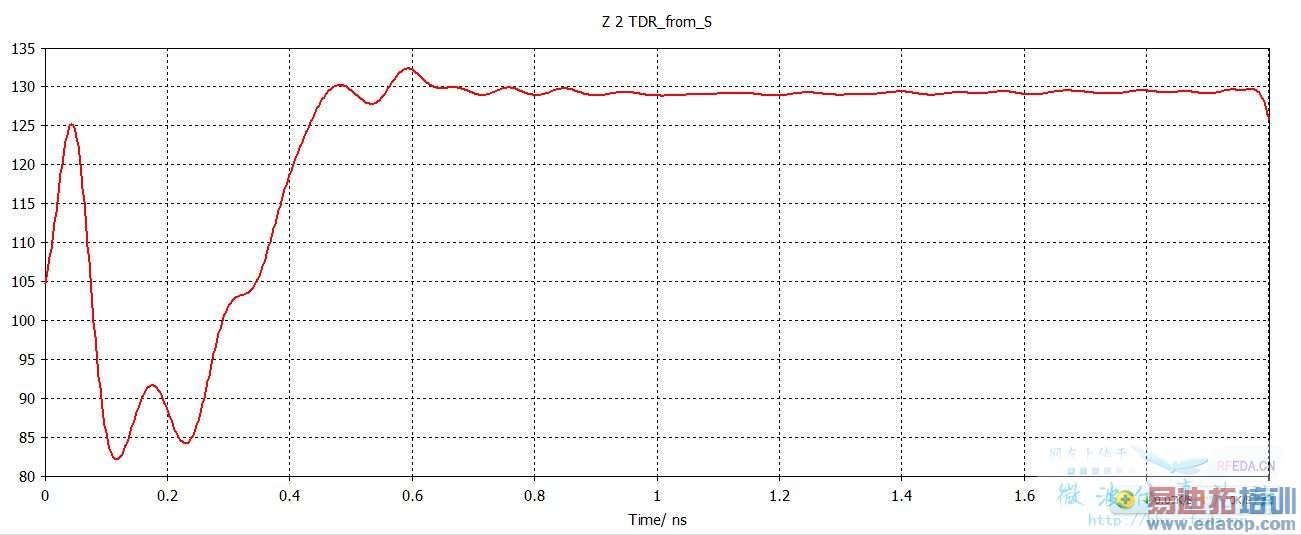

  TDR_from_S 参数（看之前的帖子，有位前辈说如果是默认的激励信号，那就要用 S參數轉換來看TDR ，From time signal要改成步階函數(smooth step) ）


2.激励信号（smooth step）

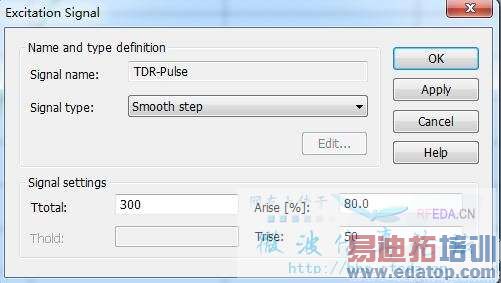

设置如下

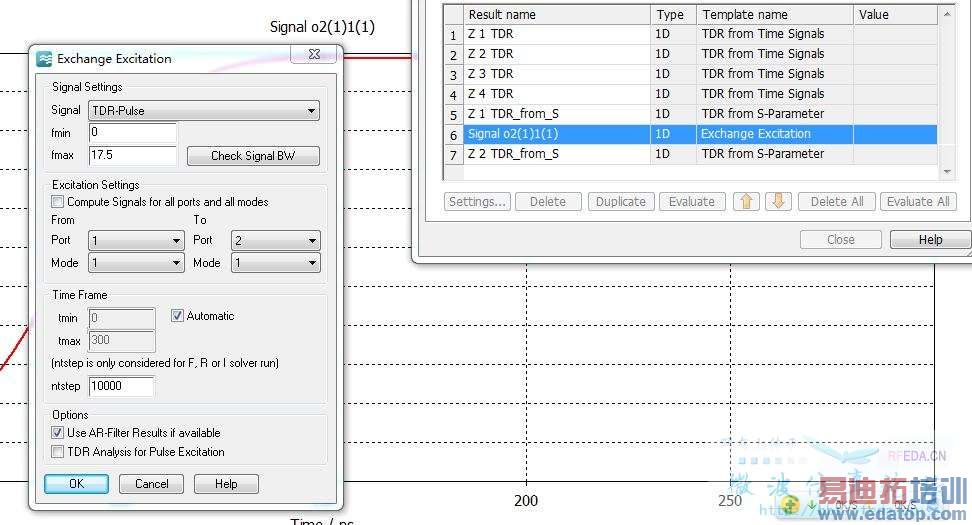

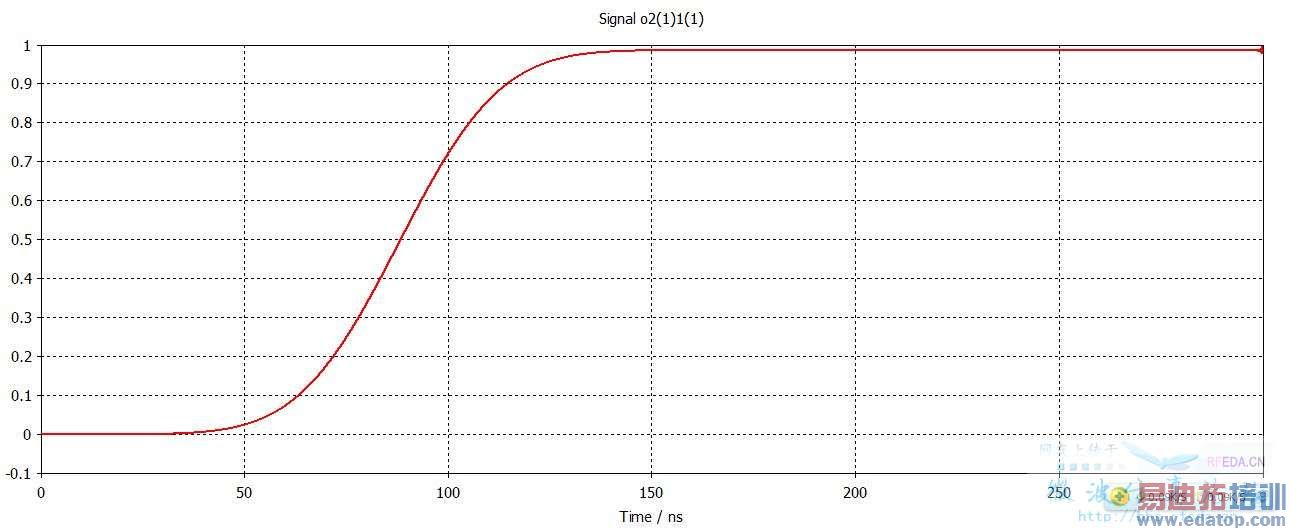

跑出的东东


问题;
1. 用激励信号（smooth step）, 怎么样去 查看TDR from time signal?
烦请大家帮忙看看，是不是要重新跑一次，还是可以用exchange excitation就可以，看到help中有提到。说不用再跑,
那么该怎么设置的.
Thanks！



不理解为什么要设置Excitation Signal，帮助文件里并没有这么要求。建议楼主仔细阅读下面的帮助文件，帮助文件里所说的"well-known (smooth) step function"并不是你理解的那样。
CST MWS帮助文件《TDR (Time Domain Reflectometry)》。



This macro can be used to exchange the excitation signal of a project without rerunning the simulation. Based on the previous simulated S-Parameters (calculated over a sufficiently large frequency band), a new excitation signal can be tested. The macro is able to load and test arbitrary signals preventively defined as Excitation Signals in the tree folder (excitation signal>right click>new excitation signal or load from signal library).
以上摘自help文档
另外，正常的话，我要改变激励信号，是不是要重新再跑一次才可以，想个办法偷懒的



为什么运行template based postprocessing里的TDR from time signal要在Excitation Signal里面重新设置Excitation function？



不然在用默认的激励信号跑完之后，在加载Excitation Signal (Smoth step)会提示将之前的结果，删除掉，那样的话就只能重跑了



我就是想知道为什么要在Excitation Signal里面设置一个新的Excitation function？楼主你并没有解释这样做的原理！



目的是对比下用激励信号（smooth step）和 默认的激励信号（高斯函數）的区别。因现实的TDR是用的激励信号（smooth step）



上升时间要求为 50PS （20%80%），先将frequency range设置为017.5GHZ。此处Port 1的阻抗为180ohm.重跑了一次，故不能提供图片.

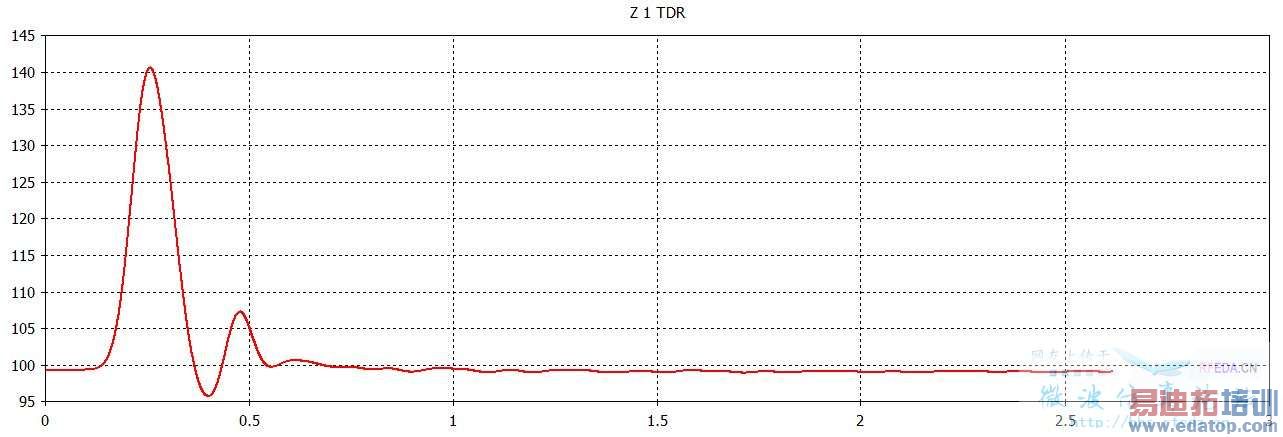

下面是Port1的阻抗。 将 frequency range设置为010GHZ的情况



然而，真正量测的结果，阻抗的最高点为110ohm.为什么会有这么大的差距？  所以想用smoth step的激励验证下.
在将模型的介质部分删除后，按道理Port 1和port 3的NEXT会降低。 用VNA也有验证，会降低很多.
但是CST里的结果并没有明显差异.?



问题：
1.CST的TDR 计算为什么和实际的差异有这么大？
2.NEXT的差异为什么无法再CST里体现？
烦请帮忙指导.
模型已经发到您的邮箱.



从你的回答我判断你并没有读上面写出来的那个帮助文件，否则楼主你应该不会在smooth step上面纠缠这么半天。我累了，直说吧，帮助文件里的smooth step不是由excitation siganl里面设置的，而是由默认的高斯激励积分得来的。楼主可不可以先静下心来把帮助文件通读一下，看看我说得对还是不对。
至于为什么CST仿真和实测有差异，楼主并没有先证明你的模型以及参数设置和实测已经没有差异。仿真软件会非常准确地解答操作者提出的问题，不过操作者从来不先问自己有没有问对问题。
Software can precisely answer the question. However, few has asked whether he had asked a correct question.



谢谢管理员的解答！
你说的是正确的，smooth step是由默认的高斯激励积分得来的。
Note: Therise time in this case correlates to the upper limit of the frequencyband. The frequency range should be adjusted to fmin=0, fmax=”0.876 /rise time”.   The rise time is the 10% to 90%rising time of a corresponding step signal, which is the result of anintegrated gaussian pulse.

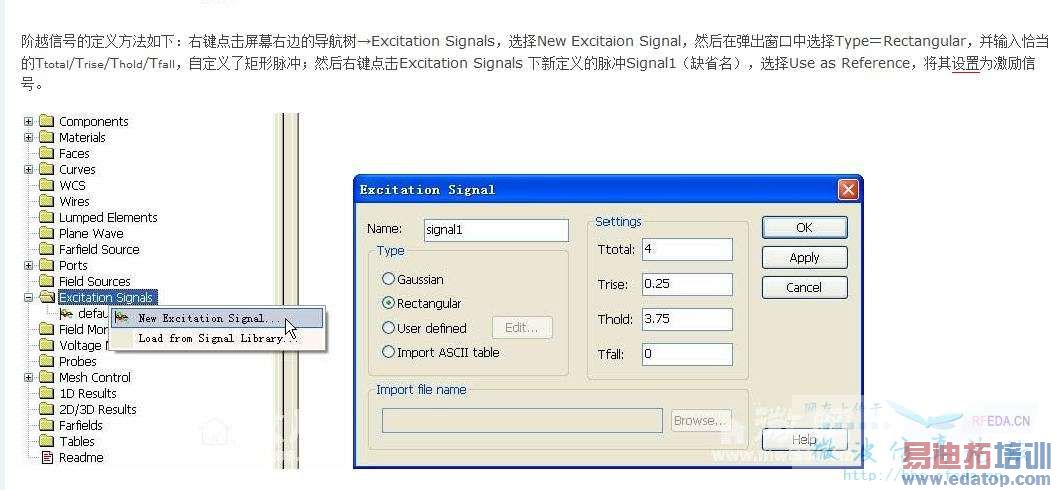

下面是之前看到帖子里，设置smoth step的文档。一直以为是需要另外设置的.

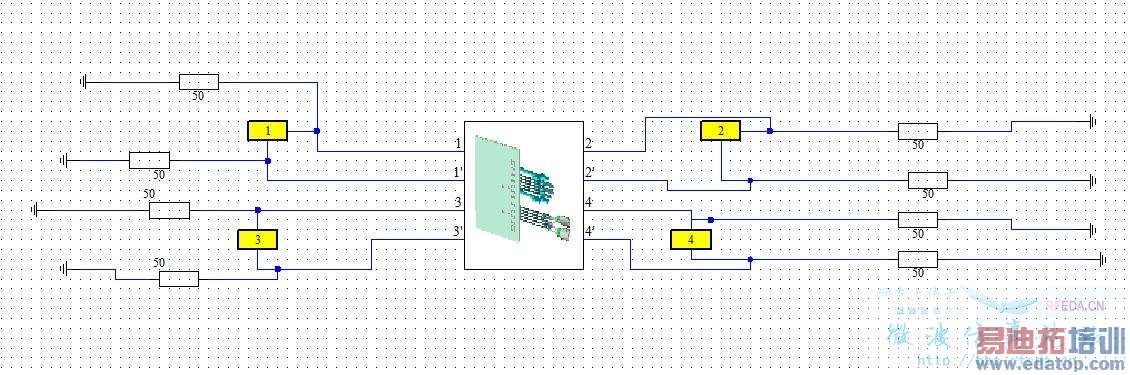

另外，看了一篇CST对于cable的crosstalk的应用文章.发现自己的设置有误.应该在DS里做如下的设置.
