CST中的离散端口如何设定?

如题，CST中的离散端口如何设定。知道两点的坐标直接输入不可以吗。请大家指点。尤其是共形天线，最好有图示。



知道两点的坐标直接输入是可以的，你这种情形上的话，首先确认背景材料是否设置为PEC。其次看看全局网格设置是否正确，过大的网格从而导致在离散端口处不能划出足够的网格。软件就要认为离散端口处短路。



背景材料一般不是设定为空气吗，怎么会是PEC啊。怎么看短路还是开路，或是连接到PEC上



如果坐标不是特别精确的话，可能会连接不上。尤其是坐标小数点后面有很多位的情况。还是用Pick的方式保险。



楼主要再花点时间在熟悉CST MWS的基本操作上，基本的方法都不掌握的话对建模影响很大。仔细阅读CST MWS帮助文件《Discrete Port Overview》，看看CST是如何建议创建离散端口的。
而且，之前你的帖子/read.php?tid=49182#里已经告诉你如何处理这种情况了，为什么不试试呢？费解……
至于“怎么看短路还是开路，或是连接到PEC上”，端脚没有连结任何金属就是“开路”，连接到不该连结的金属就是“短路”，连接到该连结的金属就是“连接到PEC上”……。

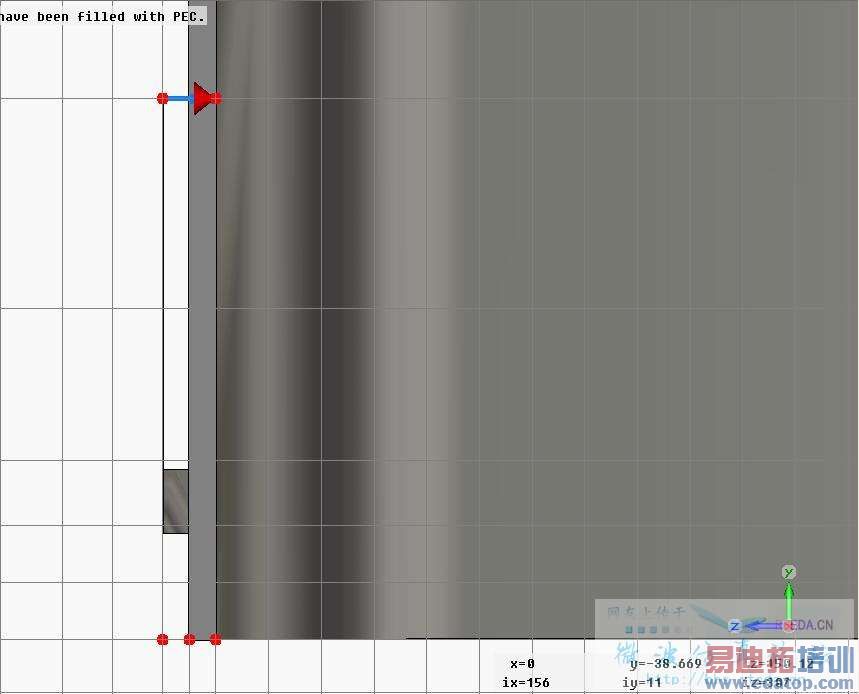

我给你截的这张图上的问题是：Z轴负方向上离散端口端脚位置不对，再加上局部网格稀疏，使得离散端口本身（红色圆锥体）被放置在PEC内部。你需要做的是把端脚位置放在PEC外侧，这样网格视图里红色圆锥体才不会被放置在PEC以内。要做到这一点，最稳妥的方法就是3楼（和帮助文件）所说的pick的办法。为了能在PEC的外侧Pick到一个点，最简单的办法就是在以前你的那个帖子里我所说的连续做三次slice操作。
别人给你的建议一定要试试啊……



感谢，看了/read.php?tid=49182#帖子后对单个patch是用slice的方法做的。这次用多个patch建模后用slice后就出现了上面的问题，我再试试吧。



如果你真的是用slice的方法的话，那我只能说：你选错点了……



完全没看懂，我认为你的报错的原因，就是背景材料是PEC了吧。



总结以上各位，离散端口在PEC里面的可能原因有以下几种：
背景材料没有设置为空气，而是默认的PEC情形
其次是离散端口的段点没有设置正确，导致离散端口本身就插入到端口里面。
还有可能是网格设置不正确，局部网格稀疏，使得离散端口本身（红色圆锥体）被放置在PEC内部。软件认为离散端口短路。
以下几种情形可以在CST里面仿真个简单模型来做实验得到很好的验证。
不排除还有其他的情形，欢迎各位同仁继续分享你们遇到的情形及解决的办法。



学习了！！
