在CST中如何查看图中所示的结果

录入:edatop.com     点击:
最近看了篇文献,其数据结果如图所示,但我用CST模拟仿真时却不知道怎么样才能查看频率与振幅及频率与相位的曲线图。望高手指教

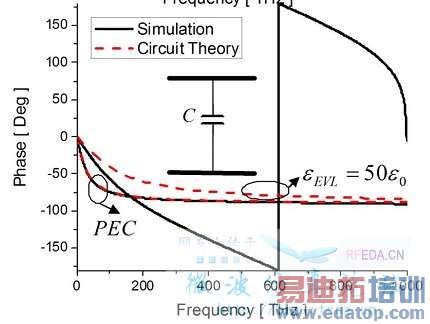

图片如下






等待高手指点



不太懂你说的振幅和相位是哪里的,某一个点?还是某一个端口?
只要是能仿真出来的,应该都可以画出来,建好CST文件传上来吧



文献的说法我就是因为看不大明白,所以建的模型也不知对与否。还请指教






你不能把PDF文档传上来么。这样我有不认识的也看不明白了

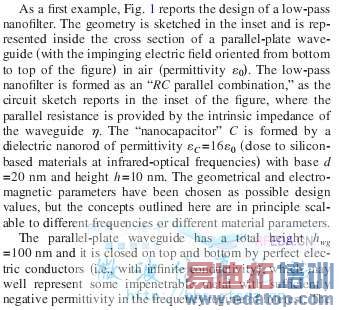

好的,文献以传上来了 描述:文献



一般情况下你可以在CST中result 找到template basedpostprocessing中进行设置。



谢谢,这就去试下。
