CST仿真微带天线的方向图严重偏离

录入:edatop.com     点击:

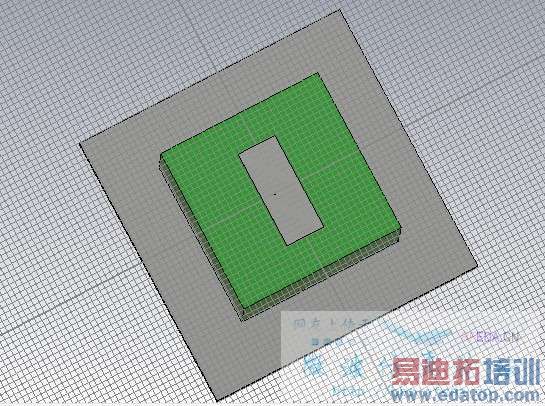

小弟是初学者,设计了一个微带天线,频带在1.5GHz。方向图理论上最大值应该在Z轴。不知为什么方向图会很不符合常理,求帮忙,不慎感激。








网格设置太稀,建议35/35/20,不要设置最小网格,上面那个辐射板就直接设置厚度为0吧,别0.07了



这个应该是天线结构问题不是仿真软件的问题吧?



我按你的要求设置了,可是一次模波方向图还是会没变,二次的方向图好了,但是增益特别小,能帮我看看吗?谢谢了。







2模本来传输的能量就很少的,没有辐射很正常
方向图的为题应该是你的辐射板的尺寸有问题,可以尝试使用参数扫描或者优化



麻烦你能帮我看看结构或者参数设置上大概是哪里出问题了吗?万分感谢,我为在这个仿真都头疼了好几天了



去公司才有功夫看你的模型,不过用公司的机器处理不了你的压缩包,到时候也是爱莫能助……



哦,你可以把它解压后放到U盘里,再考到公司电脑上。这样确实麻烦你,但如果真的能尽快的帮我解决的话,我会想办法报答你的。谢谢。



你要圆极化的?还是线极化的?



Mode2的端口模式如下,注意:Dist. -40dB。
