CST PCBS 怎么添加自定义的波形

录入:edatop.com     点击:
如题,在CST PCBS和DS中怎么才能添加自定义的波形

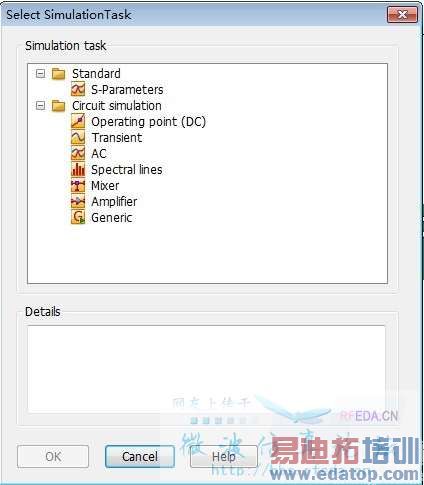

选择Transient点击ok

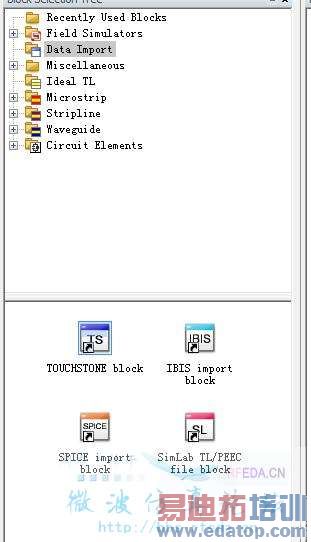

    DS中用spice模型添加进去,也可以自己设置源

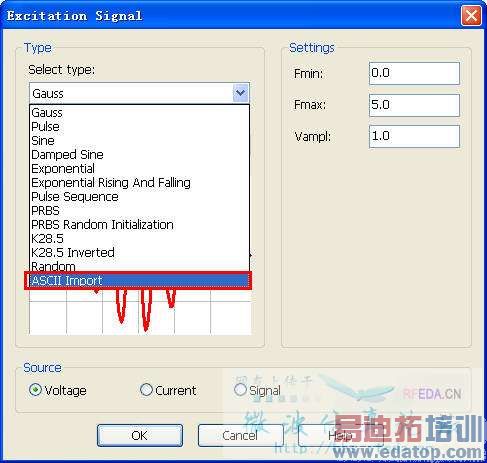

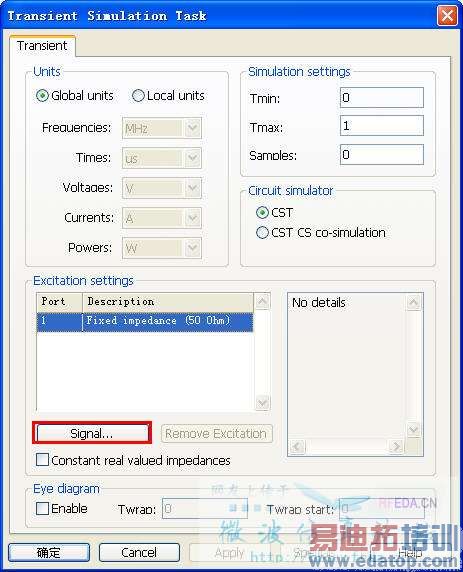

      ports-signal- 然后把ASCII文件导入



      好的,我先试试,看看OK不



      我先试试哈



      感谢大神指导啊
      现在遇到的问题是,需要导入一个ASCII文件,这个是什么样的文件

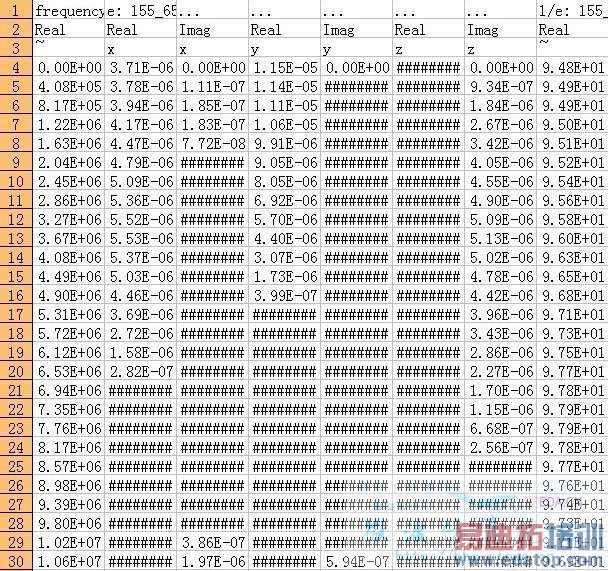

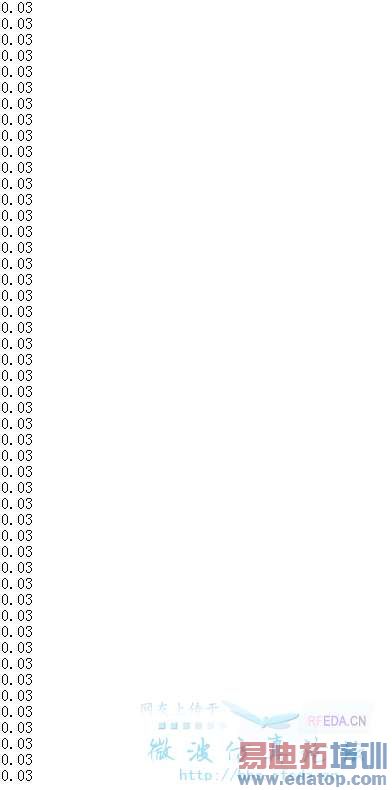

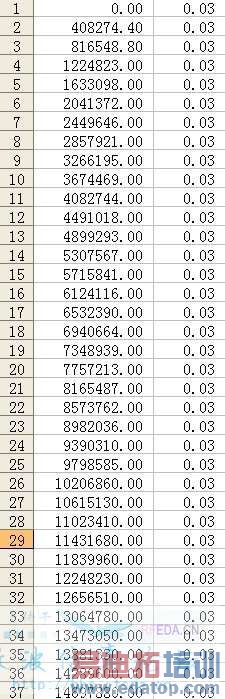

      系统好像没有提示是什么后缀名,我试了一下CST输出的电场文件.csv如图1,但是不行;又弄了一个excel的文件.xls,其中左面一竖是频率,右面一竖是电压值,如图2所示,结果还是不行;最后试了一下.txt文件,里面只有电压值,如图3所示还是不行
      求指点啊









        大神,我试过了你的办法,但是还是有点问题,麻烦你看下6楼哈



        使用.txt文件,值分为两列,第一列为时间,第二列问值(可以是电压、电流、signal(猜测是功率))
        时间单位默认为s





          时间的默认单位是什么呢?
