CST MWS仿真无限长圆柱的散射问题

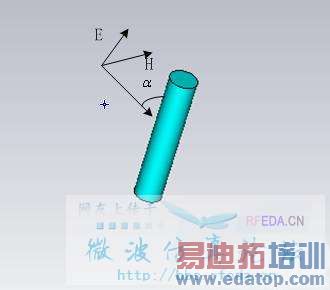

请教大家：求电磁波入射到无限长圆柱的散射问题，如图所示，



用cst中仿真时，该如何设置呢？假设该圆柱在z方向上无限长。
我先说说我的方法。
首先，设置平面波入射，电场沿z方向。在x、y方向上设置open add space，z方向设置period边界。然后定义broadband farfield monitors，cst计算完成后，在template based postprocessing 中设置broadband farfield result。 我的一个问题是此选项中plot mode and scaling的下拉项RCS与RCSsw的区别是什么，如图，



它们两计算出来的值差很多啊。
最终后处理后可以得到随频率变化的散射值。
另外一种方法我是通过设置波导端口，在x、y方向上设置open边界，z方向设置period边界，波端口与z轴平行，计算后观察S!1。但这曲线与平面波入射的散射曲线截然不同。
所以，请教大家，上述两种方法有什么问题吗？先谢谢了。



1.RCS计算应该有单双站之分，不清楚是不是这个的区别
2.请善用CST Help文件，楼主可以直接在上面的对话框中点Help查看，也可以直接搜索相应的关键词的



最近也在仿真天线的RCS,我也有相同的疑惑，不知道楼主搞清楚了吗？



恩，版主正解，正是这个区别，help里讲的很详细了。



你的“另外一种方法”从RCS的原理来说是错误的，因为RCS是在远场条件下定义的，所以应该采用平面波激励；而波端口模拟的是相同尺寸的波导中的场，很明显是不符合RCS定义的，计算出来的自然也就不是RCS了



我在帮助文档里面怎么看不到RCS和RCSsw的区别？谁能讲讲？
