请教CST MWS怎么导入文本文档的数据

我现在做天线罩，用CST仿真。现在天线的实测数据有了，就是要把天线的数据导入CST中，与天线罩一起仿真。
现在的问题是怎么把天线的这个数据导入到CST中，天线的数据是文本文档格式，请教高手解答。



舍不得说一下导入的天线数据是什么数据吗？导入的数据要用来做什么？



我晕，你是做天线的吗？天线还有什么数据，天线的实测数据是什么你不知道吗？就那几个指标。导入的就是天线的实测仿真结果数据，用他代替天线，就不用直接仿真天线了，直接用已经有的天线数据作为天线罩的馈源。OK？



现在还真不做天线，前几年做天线的水平也就够拿一个博士……。
既然您是天线大拿，那您只好另等高明了……。



天线大拿不敢，博士啊，至少不会问外行的话吧？



哦，那我试着问得内行点儿？
请问您天线测试的是：
回波损耗？
远场方向图？
近场方向图？
增益？
极化？
效率？
阻抗？
还是其它更内行的参数？
如果是S11参数，导入CST STUDIO SUITE要用到touch stone文件，要到导入到CST Design Studio，做系统电路仿真。
如果是近场测量数据，导入到CST Microwave Studio做Nearfield Source的话，必须是NFD格式。
如果是远场数据以ASCII文本文件导入，做Farfield Source，必须符合"Farfield source file format"的要求，而且这种情况下CST MICROWAVE STUDIO只能使用I-Solver和A-Solver。
所以我先问得你导入的是什么数据，touch stone格式和远场格式对应导入的工作室不一样。
其次我问得你导入的数据要做什么，目的不同之后仿真软件的仿真过程也不同。
以上外行，看看就好。



谦虚使人进步。



呵呵，师兄切莫生气哈，师妹在这先赔礼了。
我这里有天线的近场数据，关键是怎么导入CST。
另外这个NFD格式怎么弄？



对EDATOP班主客气点啊，要说天线的参量，班主算是大行家了，我们都常常向他请教，这行的业内人士也不在少数。谢谢班主的指导。



可以参考帮助文档：
NFD radiation source

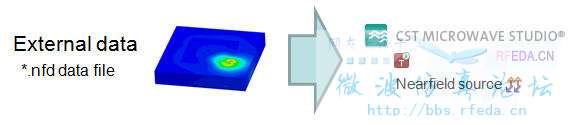

NFD radiation sources describe the equivalent surface fields on a box, similar to the FSM nearfield sources. They are for example provided by Sigrity® tools for radiation analysis or can be provided from measurements. An example NFD file with a short description of the format can be found here. NFD radiation sources can be imprinted in the CST MICROWAVE STUDIO® transient solver. Please note the description of the broadband imprint and the equivalence principle.



根据这个说明，楼主可以用时域求解器随便仿真一个天线，得到nfd文件，用文本文档打开，看看是什么格式，然后跟自己实测得到的“数据”进行比较，看该如何修改。
我没做过这个，但我记得应该是需要相位信息的，你看看你的“数据”里有没有。没有的话，可能不行。
