CST MWS相位中心

仿角锥喇叭天线，计算远场方向图及相位中心，那这个相位中心是什么意思呢？是不是假设远场的辐射不是口面场引起的，而是从一个点发出的，这个点就是相位中心呢？再就是里面显示的sigma是什么？从名字来看应该是相位差，难道是偏离相位中心的最大相位差吗？这个貌似也说不过去，一般都是口径面上才会说偏离口径中心的相位差。难道是远场最大的张角吗？请大虾指教



我也问过这个问题，这是别人给的回答“如果把天线假想成一个理想点源，距离这个点某个距离的球面上任何一点远场的相位应该是一样的。但实际上往往这些相位不一样（因为天线很难是理想点源）。phase center 的概念由此引入。它就是一个假设的参考点，使得从这点发出的场在球面各点上的相位和实际的相位差异最小。如何来定义这个差异，那可能有不同的方法，不过应该大同小异。CST是在E或H面的某角度范围内（包含绝大部分能量），采样足够多的点，比较这些点的相位和刚才假想参考点发出的场在对应点的相位的差异，直到找出最优的相位中心（差异的平方和最小，或者差异的绝对值之和最小，或者其它。）。 ”
“按照CST MWS帮助文件的说法，Sigma就是相位中心位置的标准差。那只要遵照标准差的公式计算就好。”



强人，貌似可以简单理解成就是从该点辐射的

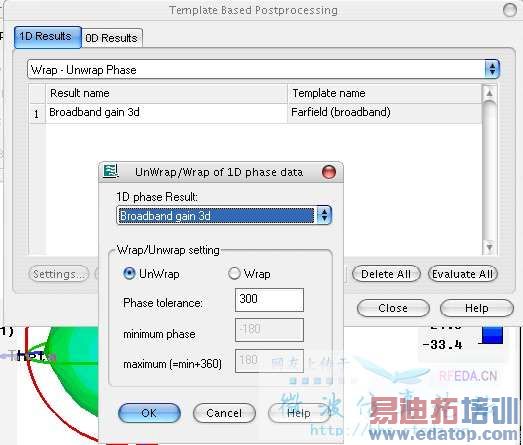

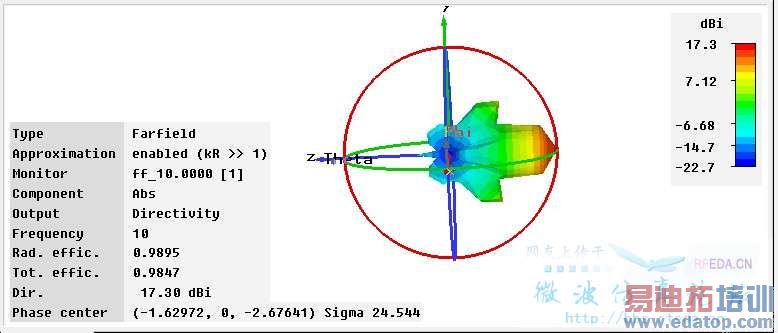

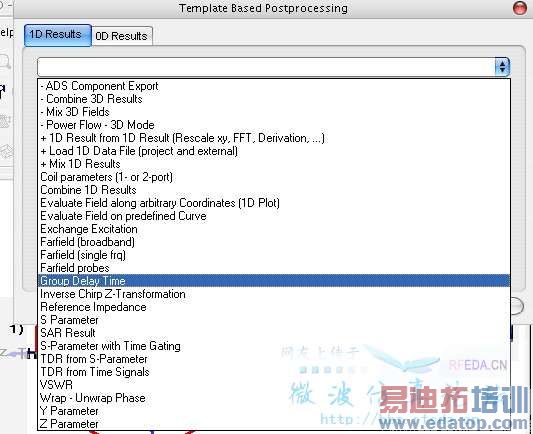

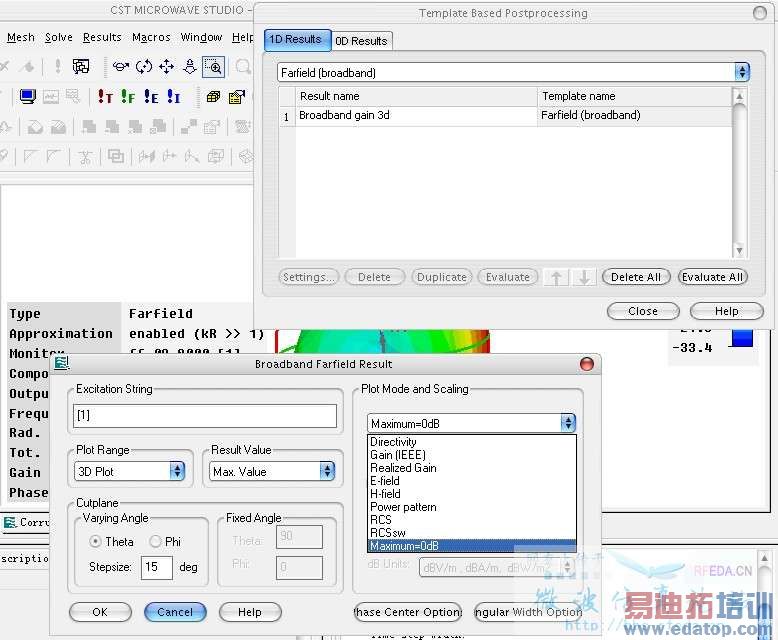

我想得到相位中心位置(x,y或z)随频率变化的图怎么弄呢？（我想查看相位随频率的稳定性）首先查看了Result里面的TemplateBasedPostProcessing（如图1）貌似只有两个相关的，最相关的应该是Farfield（Broadband），但里面没找到相关的（如图2）；在一个就是Wrap-Unwrap Phase（如图3）感觉也不相关，（不知道有没有知道这个选项是干嘛用的）。大虾指教



我只知道可以在farfield plot里面有一个phase center可以选择面和角度来看到相应相位中心，不过是单个频点的，如果要看多个点就在计算之前多设几个频点的场监视器应该就可以了，但是你要看整个频带的话我就不知道是否可以实现了...



设置宽带监视器后，我想让它绘制一条曲线的，好看变化，貌似没有，只能自己画，自己分析了



在cst用户全书的问与答一书中看到一篇关于波轮喇叭天线的相位中心计算(在附件里)的一个算例,但没太看明白,我也想得到相位中心和频率的曲线图,但不会弄




怎么下载不了啊！呵呵！
