CST MWS仿真相位中心后面的Sigma代表什么？

如果把天线假想成一个理想点源，距离这个点某个距离的球面上任何一点远场的相位应该是一样的。但实际上往往这些相位不一样（因为天线很难是理想点源）。phase center 的概念由此引入。它就是一个假设的参考点，使得从这点发出的场在球面各点上的相位和实际的相位差异最小。如何来定义这个差异，那可能有不同的方法，不过应该大同小异。CST是在E或H面的某角度范围内（包含绝大部分能量），采样足够多的点，比较这些点的相位和刚才假想参考点发出的场在对应点的相位的差异，直到找出最优的相位中心（差异的平方和最小，或者差异的绝对值之和最小，或者其它。）。
具体的算法我觉得楼主可以去问CST客服。

按照CST MWS帮助文件的说法，Sigma就是相位中心位置的标准差。那只要遵照标准差的公式计算就好。

我也觉得应该是指这相位中心的一个精度指标，现在有一个问题就是，不知道具体cst中的相位中心是怎么计算出来的....大家有没有了解的啊！

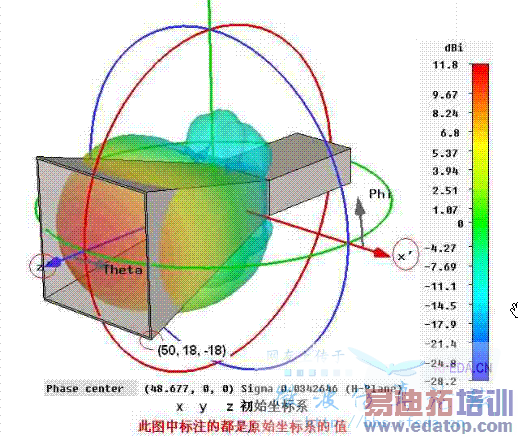

从图中可见，相位中心的x＝48.677，是不是太离谱了？

请注意图中的标注，X=48.677是原始坐标值，而图中的坐标轴为X'，y'，z'是计算相位中心用的相对坐标系，跟用户的设置有关，并不一定是原始坐标系。图中的喇叭天线结构上是关于z‘轴对称的，因而相位中心应该位于z'轴上，所以可以得到Z'轴应该与原始坐标系中的X轴重合。进一步分析，可以看出喇叭的相位中心应该位于喇叭口面里1.323（图中没有标注单位，故单位不详），偏离2.646%，这样的相位中心你还觉得偏的离谱吗？
