CST MWS局域网格划分的问题
录入:edatop.com 点击:
刚在本站里发现一篇关于局域网格划分的新求助帖子(悬赏十顿饭的那篇),这个问题我也一直都有,正好今天碰到本站里有朋友遇到有同样的问题,希望大家讨论下或高手指点下,多谢。

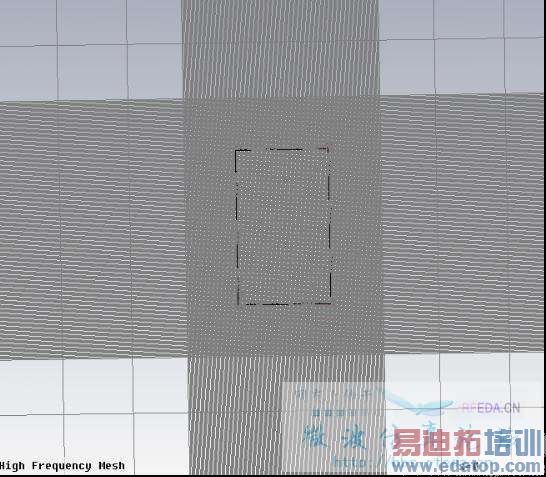

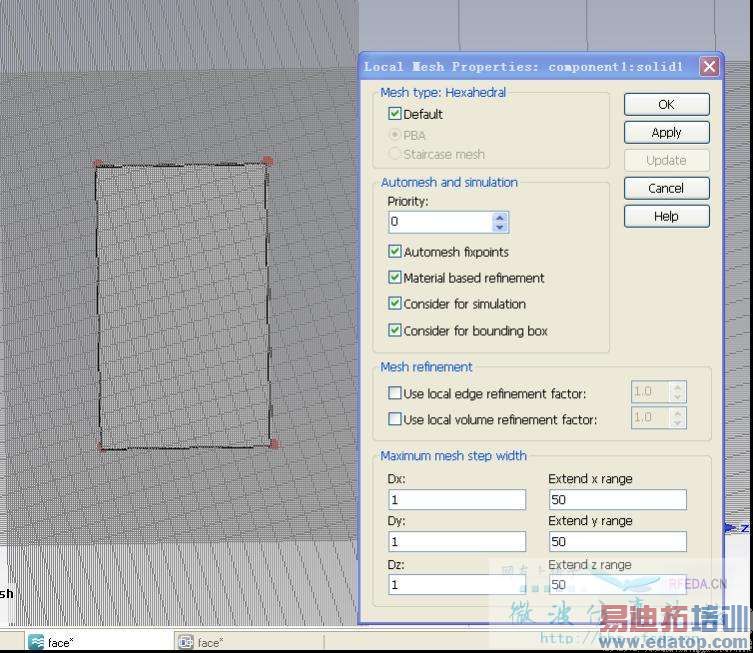

问题一般是这样产生的,网格是时域瞬态求解器采用的六面体网格,我遇到的最常见的就是使用open and space边界条件的时候,比如要仿真物体的远场散射特性那么必然要给足够大的空间以获得散射场的分布情况。一般来说这种问题仿真的物体尺寸是远小于仿真区域尺度的,但有时候物体那部分的网格必须要精密划分,比如有共振作用的结构等等,总之就是物体及其附近区域的场梯度变化很大需要加密网格,而离物体较远处的场变化相对缓慢不需要很精密的网格。这时候我目前只会用局域网格设置的方法来加密物体及其附近区域的网格密度,这个时候问题就出现了。如图中所示,这个模型只为了说明问题没有实际用途,我只想加密物体及其周围50nm范围内的网格到最小步长为1nm(有时候可能需要更小),就像图中显示的那样虽然关键区域网格已经被加密(如图一)。但附加的问题出现了,这种设置会导致在其他一些不需要很密网格的地方也产生很密的网格线(如图2箭头所示的那些部分),这往往会导致总网格数目很大,仿真时间无法忍受。
这种问题怎么解决?我尝试过局域网格里设置confine那两个选项,这样不行,似乎使得我物体部分的网格减少了不是我的目的。另外也试过采用子网格技术但一直不敢使用子网格,在仿真open边界的时候用子网格会出现警告说子网格接触到open边界需要增加背景材料来加快仿真速度,总之对子网格仿真以后得到的结果没有信心。在上述提到的那篇帖子里看到lantianyi说使用Coated Material?具体是什么意思?
大神们速来呵呵!
问题一般是这样产生的,网格是时域瞬态求解器采用的六面体网格,我遇到的最常见的就是使用open and space边界条件的时候,比如要仿真物体的远场散射特性那么必然要给足够大的空间以获得散射场的分布情况。一般来说这种问题仿真的物体尺寸是远小于仿真区域尺度的,但有时候物体那部分的网格必须要精密划分,比如有共振作用的结构等等,总之就是物体及其附近区域的场梯度变化很大需要加密网格,而离物体较远处的场变化相对缓慢不需要很精密的网格。这时候我目前只会用局域网格设置的方法来加密物体及其附近区域的网格密度,这个时候问题就出现了。如图中所示,这个模型只为了说明问题没有实际用途,我只想加密物体及其周围50nm范围内的网格到最小步长为1nm(有时候可能需要更小),就像图中显示的那样虽然关键区域网格已经被加密(如图一)。但附加的问题出现了,这种设置会导致在其他一些不需要很密网格的地方也产生很密的网格线(如图2箭头所示的那些部分),这往往会导致总网格数目很大,仿真时间无法忍受。
这种问题怎么解决?我尝试过局域网格里设置confine那两个选项,这样不行,似乎使得我物体部分的网格减少了不是我的目的。另外也试过采用子网格技术但一直不敢使用子网格,在仿真open边界的时候用子网格会出现警告说子网格接触到open边界需要增加背景材料来加快仿真速度,总之对子网格仿真以后得到的结果没有信心。在上述提到的那篇帖子里看到lantianyi说使用Coated Material?具体是什么意思?
大神们速来呵呵!
麻烦斑竹把上面的图片替换成这张,上面那个没画上箭头。
除了子网格,我暂时还想不出其它的办法。
好吧,谢谢。看来我还是得做一个对比,看看使用子网格和不使用子网格得到的结果差别大不大,我记得以前用过一次好像是差别挺大的后来就不敢用了。
coated material就是指在金属表面有一层电尺寸极小的厚度的物质(可以是多种材料的,可设置属性),对于这层物质,CST不对其划分网格,而是用一些算法直接计算这层“薄”物质的电磁效应。
