看不懂CST安装文件夹下的这个DR antenna例子
录入:edatop.com 点击:
这是一根介质谐振器天线的仿真例子,其它的倒是没有什么问题的,就是pec里的solid3,是什么意思呀,什么目的呢?solid2,是介质谐振器天线;solid4,是同轴馈电线的填充介质;solid1,接地板;solid5,同轴馈电线的内芯。就是不怎么懂solid3的作用。还有就是,它这里,接地板,怎么这么厚呀, 4mm,好厚呀。如果你对这个例子有什么更好的说明,也请说出来的,谢谢!
这个是天线理论的问题吧?要不要我移动到天线版?

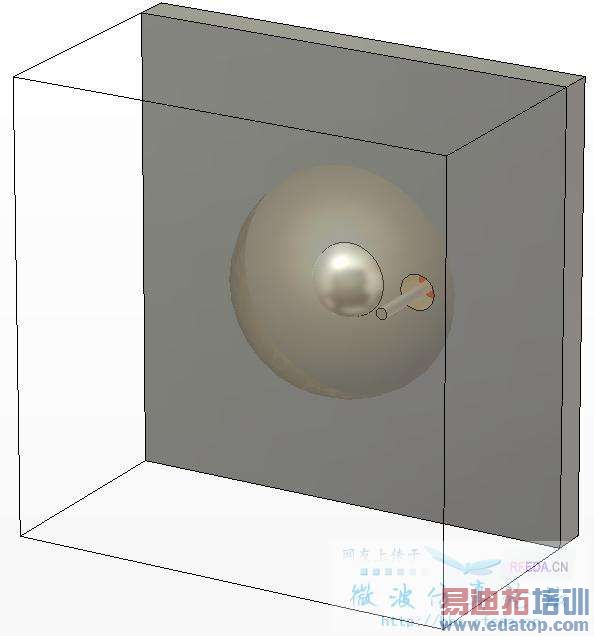

模型:

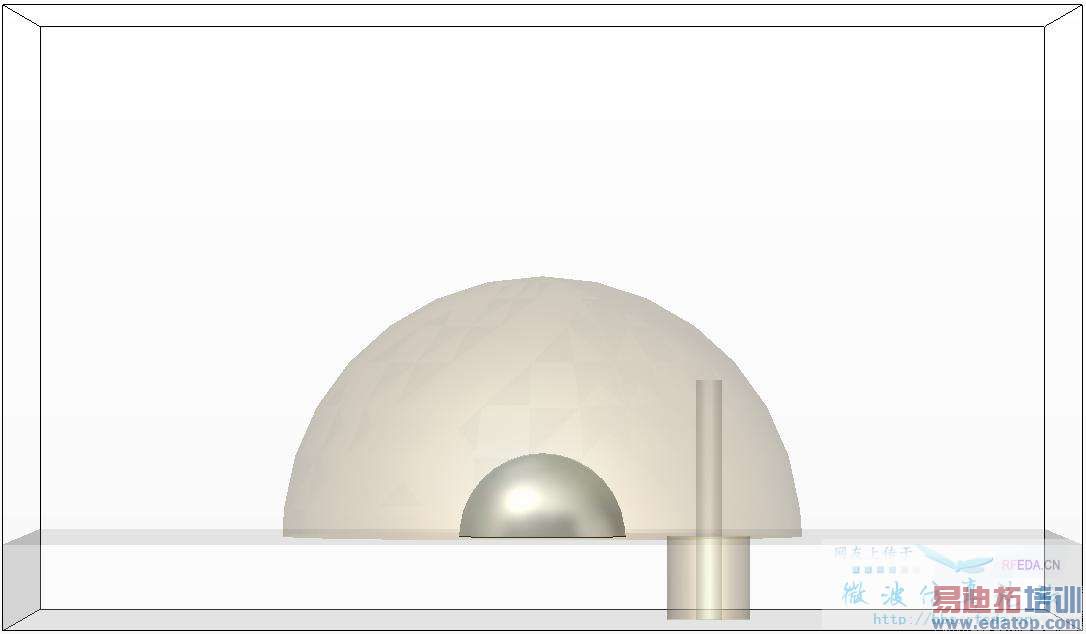

侧面:
Solid3是介质里的金属半球。
我以前有过一次发天线的求助的,发在天线板块,结果被移到了HFSS板块,所以今天才在CST板块发帖的,要不然,肯定去天线板块发帖了。solid3,我想知道的是它的作用。还有就是,它的这个同轴线馈电,填充介质相当于是DR的介质,是吧?我自己画了一根填充介质是空气的,最后不知道怎么搞的,出现了这样的错误: thepropagationconstantofmode 1iszero , can notcontinue。
天线的归天线,软件的归软件。上一次虽然发的是天线的求助,但实际上是HFSS操作的问题,所以才被移动的。
Solid3的作用,这是天线问题;为什么会有上面提示的错误,这是软件操作问题。把这两个混在一个贴里,会影响另一个问题的解决。
不掌握DR天线的理论,第一个问题我没有答案;
不知道你自己的模型的情况,第二个问题我也没有答案。
thank you 。
学习学习。
