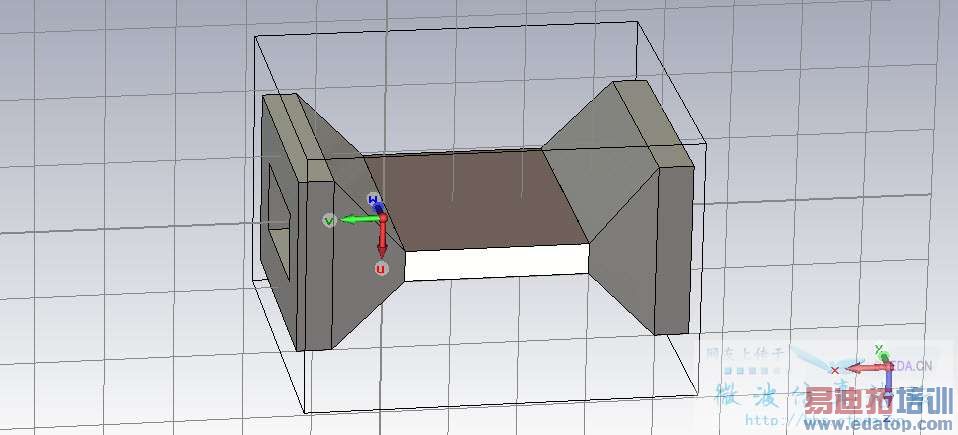

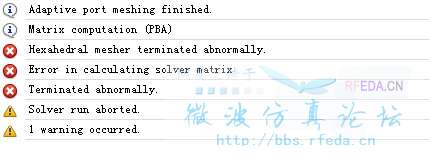

CST MWS有可能是传播方向网格划分或者端口模型的重合

?求解答啊。。。

处理不了RAR文件，有心无力，爱莫能助……

我CST2008，打不开你的模型，帮不了你！

1.请注意本站公告，上传文件自觉打包成ZIP这次代劳了

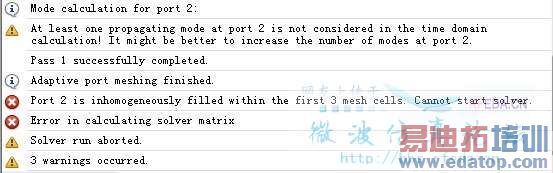

2.波端口设置应保持前三个网格是均匀的，只要将两波端口面分别向外Extrude一定距离在设置波端口即可。



3.不知道你为什么将波端口设置的那么大？故意的吗？如果不知道怎么设置波端口请参考CST help文件《Waveguide Port Overview
》
4.Inhomogeneous port accuracy enhance的使用条件是什么？如果不清楚的话，好好看看《Waveguide Port Overview
》
5.Extrude后还是出现网格划分错误，估计模型中有过多的细节的原因

我帮你弄了下，你再试试。
你干嘛弄了2400万网格啊。

有两个问题想请教下：
1.波端口的设置，根据Help不应该是下图所示吗？



2.根据help文件：A waveguide is called inhomogeneous whenever more than one different dielectric material is present in the cross-section of the waveguide. 这里为什么用Inhomogeneous port accuracy enhancement ？

第一个问题，这样设置和波导端口覆盖金属没有什么区别
2，不是很懂你问的意思，帮助文件里面的意思是如果波导内部填充了不一样的介质，就是不均匀波导端口了
