CST MWS中port到底接触不接触?求帮忙这次有截图方便前辈们阅读
录入:edatop.com 点击:

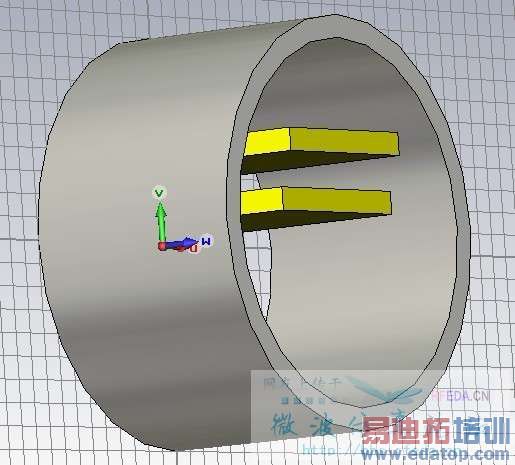

问题是这样的:大家看到的截图就是我的结构简化版。
两个铜色的板子是我将来要在上面加脉冲电压信号的;但是,两个信号是相互独立的,只不过是一正一负,我的第一个问题就是,在这种情况下,模拟应该是当作端口只有两个导体呢?还是有三个导体呢?
如果当作只有两个导体,我的想法是将另一个板子缩进去:

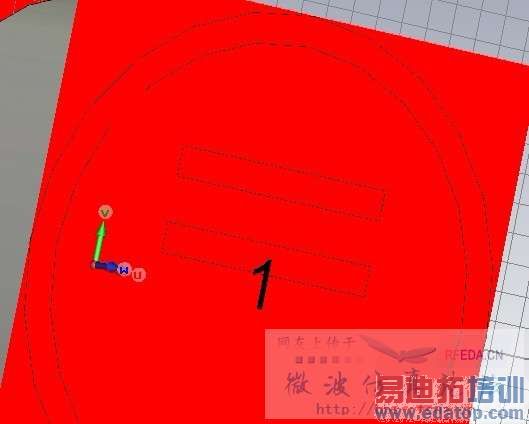

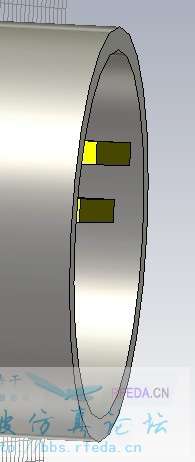

两者加上port后,截面 分别如下:
请问哪一种算出来的阻抗是正确的呢?
第二个问题: 如果两个板子我只在一个上面加信号,另一个保持无信号,那情况是否一样?
谢谢大家帮忙!如果有看不懂的描述我可以再回帖专门解释!
两个铜色的板子是我将来要在上面加脉冲电压信号的;但是,两个信号是相互独立的,只不过是一正一负,我的第一个问题就是,在这种情况下,模拟应该是当作端口只有两个导体呢?还是有三个导体呢?
如果当作只有两个导体,我的想法是将另一个板子缩进去:

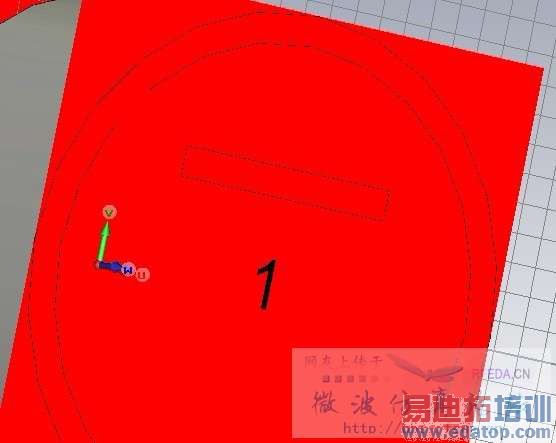

两者加上port后,截面 分别如下:
请问哪一种算出来的阻抗是正确的呢?
第二个问题: 如果两个板子我只在一个上面加信号,另一个保持无信号,那情况是否一样?
谢谢大家帮忙!如果有看不懂的描述我可以再回帖专门解释!
“两个信号是相互独立的,只不过是一正一负”,楼主你是想说差模(Differential Mode)激励吗?如果不清楚的话,实测要如何设置?
如果是差模,请参考CST MWS帮助文件《Multipin Port Overview》。
其实电压是从径向上开一个口用一根圆柱形导体导到板子上的。所以我不清楚这到底算不算是差模激励。请指教!
请问你有没有5分钟的时间能和我QQ聊一下?我觉得用帖子留言比较慢也不便于沟通,我不太清楚这个差模激励的具体情况,由于我的结构复杂性,想跟你在线描述一下。不知可否
对我来说帖子是最直接最能说得清楚的方式,QQ反而麻烦。
呵呵,楼主麻烦帮我删一下帖子,删了那个带QQ的就行。
还是说的不太清楚,如果分别设置两个离散端口从圆形管道导体上,是否就可以了?
