SAT格式的文件，是一个贴片天线，导入CST中，如何找到它的馈电点？

请问给出一个SAT格式的文件，是一个贴片天线，导入CST中，如何找到它的馈电点？ 我需要找到馈电点进行仿真，

是我们老师跟一个公司合作的项目，设计RFID阅读器天线，他自己不懂，让我们自己整……&%%……
谢谢好心人及时回答！
急切等待.......

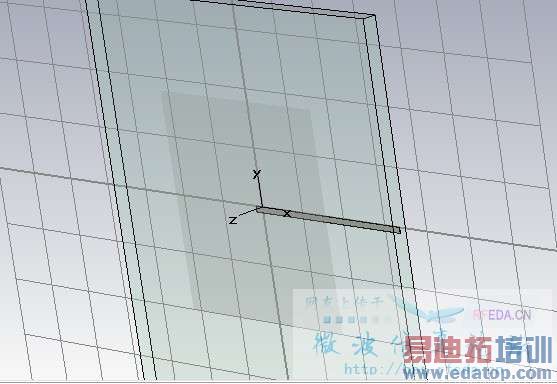

(导入CST中的示意图请看一下附件)
另问：CST中必须知道天线的馈电点才能进行波导端口设置，才能进行仿真是吧？
跪谢！



请问给出一个SAT格式的文件，是一个贴片天线，导入CST中，如何找到它的馈电点？
我需要找到馈电点进行仿真，
是我们老师跟一个公司合作的项目，设计RFID阅读器天线，他自己不懂，让我们自己整……&%%……
谢谢好心人及时回答！
急切等待.......
(导入CST中的示意图请看一下附件)



连相关的实物都没有？



瞎整，光有模型文件。
老师不懂让我们弄过来弄过去的




如果是你自己猜，你觉得可能的馈电点在哪里？别瞎猜，用传输线常识去猜。
只看你的截图，貌似是一个贴片天线放置在一个没有地的介质版上，一段微带线连接天线，那么可能的馈线是哪个结构？
如果做实物，这里的这些结构要如何实现？考虑这些，模型该如何设置就应该有数了。



四个月过去了，竟然还在做。



同苦啊
我们老师先是让做界面现在让做天线模型，唉
倒腾了一堆没用的东西，比如把CST隐藏起来什么的。
话说只给了个SAT模型那材料怎么办？难道用的都是空气和金属？




问清楚substrate是什么材料。天线是什么材料。port应该在microstrip的末端。可以参考CST帮助文件里面WAVEGUIDE port设置方式设置您的端口。



隐藏起来？后台运行？
可以先用FR4和PEC作为材料试试，FR4比较常见。



哎……你是哪个学校的呀？
多交流呀
