新手CST MWS微波检测建模的问题。

刚开始学cst，不太懂原理，比如边界条件什么的，想问下这样设置条件进行仿真建模对吗？

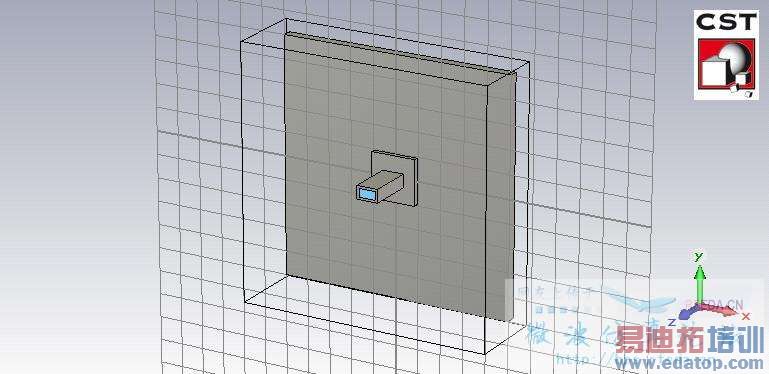

利用微波侧反射系数变化来检测缺陷，波导探头(小空心矩形+小正方片)，被测样板(大正方片)。
主要问题是：1 背景模板应该选哪个；
2 波导探头中间的中空部分建模时选择air还是Vacuum；
3 样板上的缺陷(小孔、裂纹什么的)建模时选择air还是Vacuum；
4 选择端口设置时是不是只设置波导探头一个就行了。
问题有点多，请各位大侠指点。



回答问题以前，楼主有没有了解过这个微波检测要如何实际测量？
1. CST MWS的背景材料有什么样的设置选项？实测时待测器件放置在什么环境中？和CST MWS的哪一项背景材料选项对应？
2. 从材料属性的角度，“空气（air）”和“真空（vacuum）”的区别是什么？
3. 同上。
4. 实际测量中有几个“端口”？



首先谢这位大侠的回复。
实际检测时就是拿一个矩形波导探头直接贴到有缺陷的地方，通过网络分析仪测反射系数的相位，整个系统都是暴露在空气中，就是不用对环境有什么特别的要求，测量时只有这一个探头。
背景我倾向于一个Antenna(Hornwaveguide)的模板，不知道对不。
主要是建模时探头如何建模，探头我感觉就是一个铁壳，里面是空的，里面的空的部分建模时用空气和用真空区别大吗(这两个材料主要是一个有密度，一个没有；导磁系数(u)、介电常数(ε)基本差不多)？



如果是空气，背景用normal就可以了。
至于探头建模，如果不确定密度的影响，那就再复制一个模型，一个用air，一个用vacuum，看看有没有区别就知道了。



多谢了啊。
