CST:等角对数平面螺旋天线 求助

录入:edatop.com     点击:
初学CST,需要画一个类似于平面等角螺旋天线的模型
我之前站内搜索发现大多都只讲一点点,而且说得较专业,作为初学者很难看懂
不知哪位好心人能提供指导,如果有相关的图文或者视频教程最好 万分感谢
(好像cst丛书9中有相关例子,但是我可能只用这一次,所以感觉太贵...)

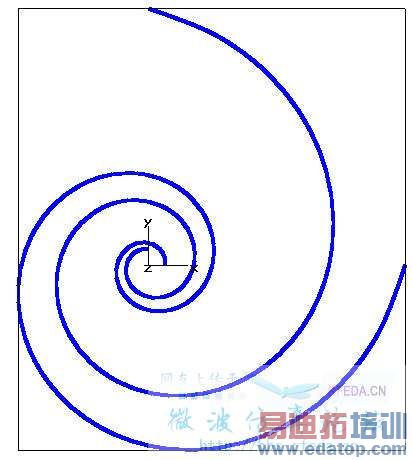

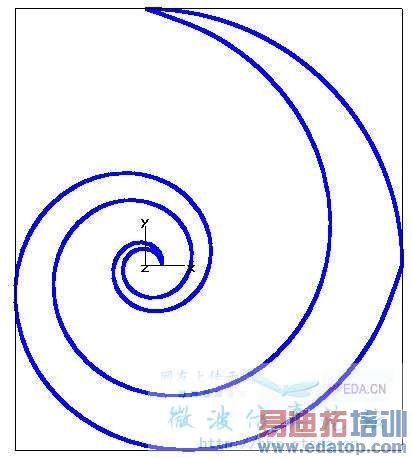

先使用宏命令建立两条曲线,然后再连起来就好了。只 贴了一个宏命令,另外个类似,附上两个图
Dim xxx As Double, yyy As Double, t As Double
Dim aaa As Double' not necessary if aaa is model parameter
aaa = 0.2
For t = 0To4*piSTEPpi/16
xxx=3.11*exp(aaa*t)*cos(t)
yyy=3.11*exp(aaa*t)*sin(t)
.LineTo xxx , yyy
Next t
