CST MWS功分器网格划分

那位能帮我看看功分器的网格设置，以及其他设置有没有什么问题，最后模拟的S11总是不尽人意。



1、网格设置35 35 50；
2、波导端口（端口1）设置的有点宽，一般是微带线的35倍宽度就可以了；
3、这种功分器的形式我没做过，如果可以调出来的话估计也就是调窄的微带线（70Ω的？）的宽度和长度，可以设置参数扫描，看你都设了参数应该蛮方便的；
4、4个输出端口（端口2、3、4、5）设置的为离散端口，不知道这样行不行，希望牛人解释吧。



谢谢您的答复
1、我在试一试，不知道为什么最后一项设置的这么大啊
2、我咨询了一个人，他说只要是系统不报错，端口的设置尽量大点，不知道对不对
3、这个确实是调节1/4波长转换器
4、我也等待大牛的解答。



那位能帮我看看啊！谢谢了



这个问题已经解决了，由于馈线太细，所以需要加密全局网格，设置成505050 能得到比较满意的结果



1.最后一项猜想应该是“Mesh line ratio limit”，就是网格划分过程中，最大网格与最小网格长度之比，主要是因为最小网格如果过小会显著的影响求解速度，所以通过这个来控制。一般的默认是10，但是在微带类型的仿真中会适当的增大这一项，主要是因为微带线的覆铜层厚度往往跟介质层差距太明显，通过提高轴比，来使得在覆铜层等可以进行更精细的网格划分，提高求解精度；而在场变化比较平缓的地方可以将网格划分的适当稀疏些，降低网格总数，从而降低仿真时间。
2.在CST2009及以前版本中，曾建议微带波端口设置横向宽度最好为微带线宽度的10倍，纵向为微带高度的5倍。但是并不是越大越好的！根据CST help文件波端口越大的话截止频率就会过低，很有可能导致波端口中高次模的产生，从而影响仿真精度；过小也不好，具体的参见CST help波端口设置吧。

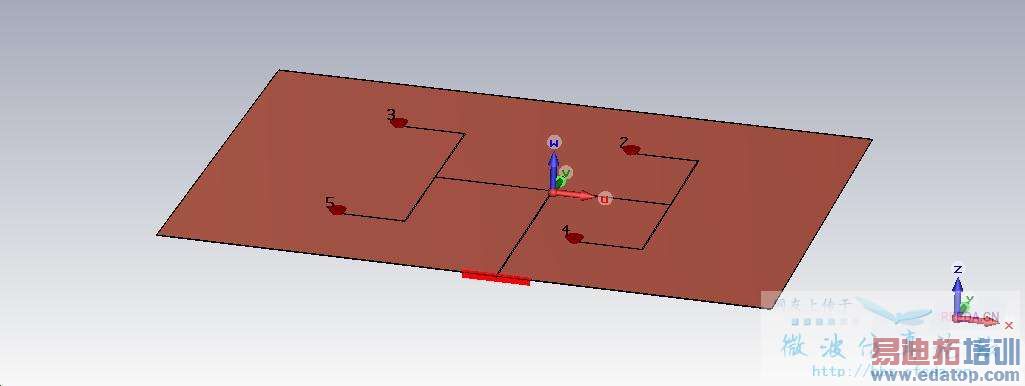

关于你的模型有点疑问，我用CST2011打开后效果如下图所示，怎么顶层全部是pec？局部放大也看不到图中黑线的电路？是我的CST版本的事吗？



不好意思，这几天忙没来本站逛。首先端口设置问题：
我在增大端口后，系统并没有提示说出现了高次模，所以我认为在系统不报错的情况下，可以增加端口尺寸。
最后一项确实是你说的那样。是mesh line ratio limit。但是我这个是针对微带线的宽度的。微带线的厚度网格划分只是把基体局部划分。而且覆铜层在厚度方向上没有达到一个网格，不知道这样能行否。
最上层确实是覆铜层，然后是基体。基体下面是馈线。你可以看一下在Z轴负方向有馈线。
