CST Co-Simulation设置Differential Port
录入：edatop.com 点击：
求高人指点：
这是CST2010自带的Example——Transient Co-Simulation of SRD Pulse Generator
其位置为——ExamplesDSCircuit-EMSRD Pulse Generator

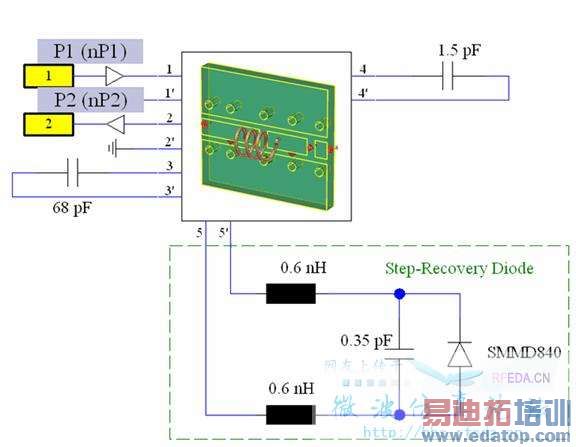

我的问题是： 例子中每加入一个Discrete Port 时，为什么在加上外部电路时，会出现一个附加的口（例如：加第四个Discrete Port 应该只有一个对外引脚4，可是例子却同时出现了4‘ 。我自己做时，只出现了4，却也没有出现4‘。求指点4‘（1’，2‘，3’，4‘，5’）是怎样加上去的？ （具体情况如上图所示）

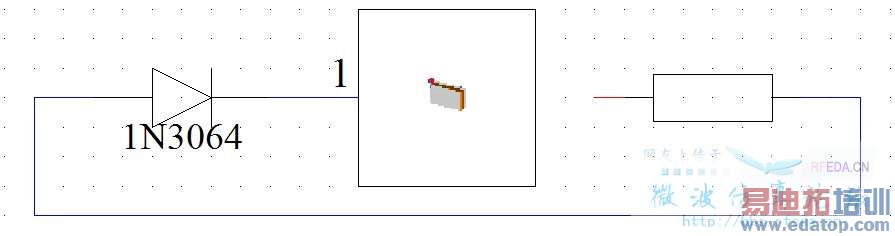

我的做模型当然是和例子类似了，加Discrete Port的方法与位置都与例子一样。结果却如下图所示（说明：我只加了一个Discrete Port） 。 却没有出现1‘。纠结......
这个是在什么工作室里面建立的模型？
这个是CST Microwave Studio 中建立的！

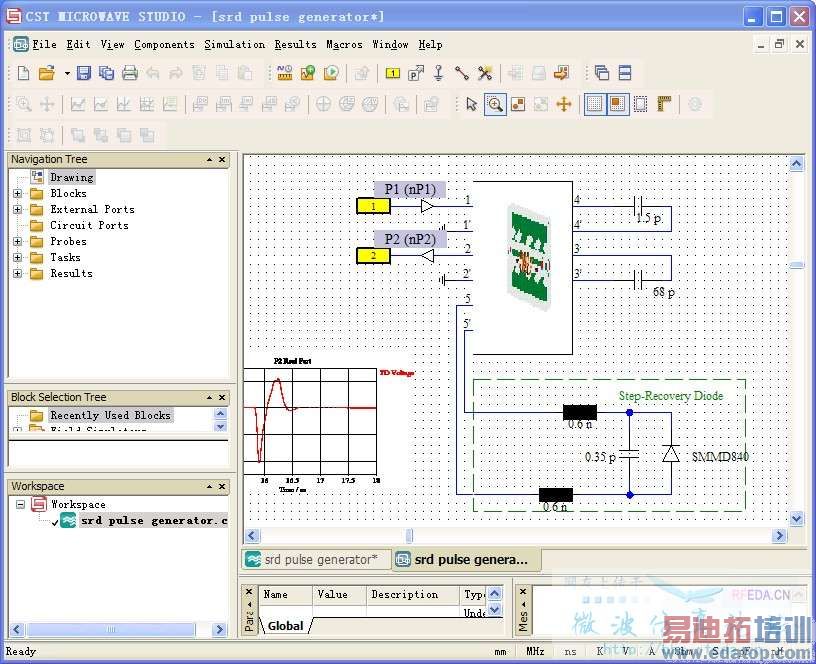

1.打开上面所说例子，将进入如下界面
2.注意3D图形下面的两个选项：
3.点击左边个选项条：
，就进入3D图形界面，如1中所示。
4.点击右边个选项条：
，将进入添加外围电路（加电阻，电容等等一系列东西）的界面，如下图所示：
5.进入说明，4中的电路也就是下图了——》
自己弄了个模型找了半天。终于找到了。

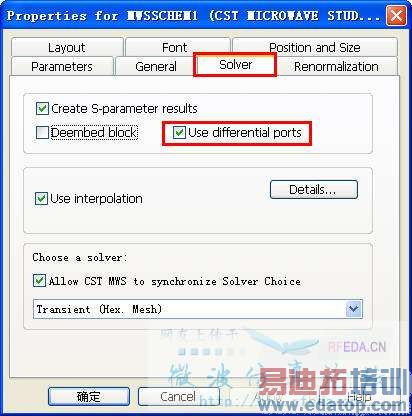

正常建模，在DS中操作一下就可以了
太谢谢你好！又长知识了——初学！嘿嘿.....
一起学习，我也刚学不久。
