请教CST MS中的slot的设置问题
纠正一下,overlap,这是seam的,不是slots的。

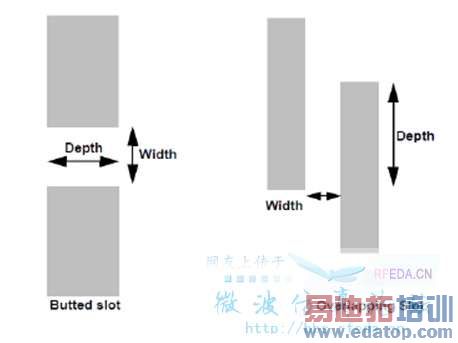

看下图,能解释gap和depth和overlap。
segment默认是1,即在这个seam或者slot里只有一“段”,如果中间有螺钉,那么一个螺钉将其分成两“段”,即segments=2,以此类推。
补充一下,那个右边的图的depth,应该是以前版本里的,现在的版本,叫overlap了。
overlapping slot=seam。
CST MS帮助文件《Smartparts Toolbar》和《Slots》。
再请教你个问题,我在设置seam后,仿真出现错误,“Slot “slot3” too close to another structure Error occurred at x:xxmm,y:xxmm,z:xxmm
The slot is either adjacent to a solid metal body or its interior intersects with another structure, such as thin metal or thin film, orthogonal to the slot plane. This other structure may interfere with the operation of the slot model.”这样的问题应该怎么修改slot设置呢?
