CST MWS同轴探针和无限平行板波导的阻抗匹配问题

我做测量左手材料特性的一个仿真，欲将其放在无限平行板波导中（有参考文献），必需用到同轴探针作为输入输出，但是，探针和波导的阻抗匹配就出现了问题，，请教大侠们，如何做到较好的匹配，
我已算出无线平行板波导的特性阻抗：z0=波阻抗*波导间距/波导长度
同轴探针的特性阻抗：z1=60/sqrt(er)*ln(b/a);(不知这个公式是否适合同轴探针)；
令其两者相等，得出相应的er  ,b,a
但是，，仿真的结果仍然是不匹配的，，请问为什么，，非常感谢！
我试过用微带匹配是可以行的通的。

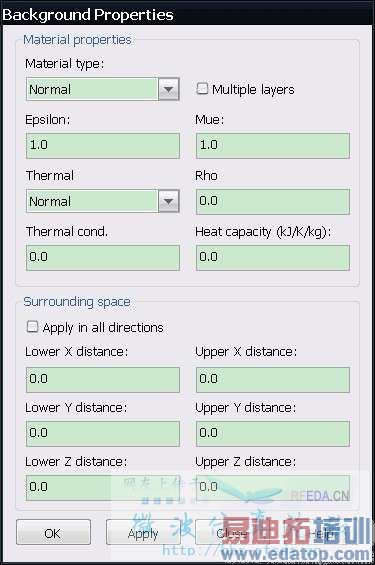

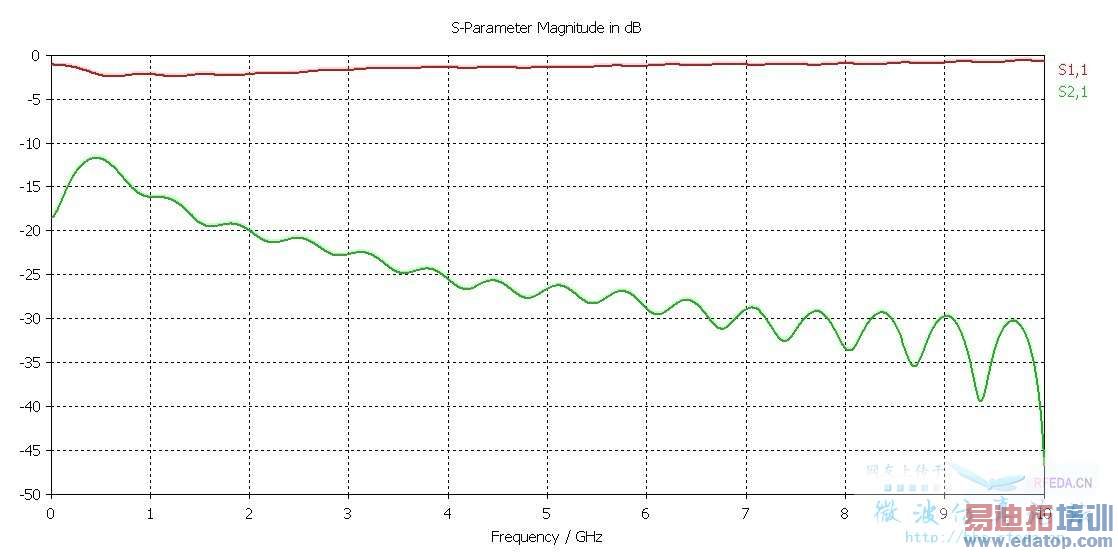

信号完全馈不进去，，，散射参数完全截止



请教，，谢谢。



能把模型发上来么？很像和同轴连接的金属板没挖孔



er是探针长度？a、b是同轴半径？



模型上传了，谢谢，er是指同轴探针中填充介质的相对介电常数




b是外半径，a是内半径

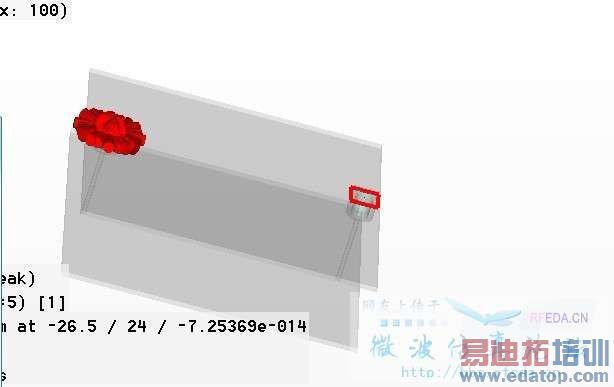

看了你的模型，就是我说的问题，和同轴连接的金属板没挖孔
我切好了上传给你







恩，好的，我思考了一下，，还是对CST中的模型建设细节没弄清楚，，非常感谢！就是这个问题。

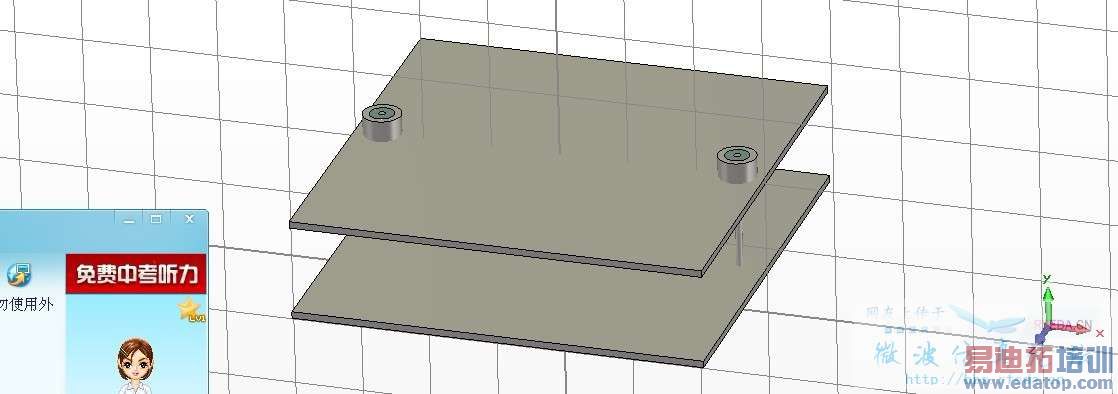

现在馈电已经可以了，但是阻抗还是不匹配。导致S11，S21的曲线还是不理想
是阻抗匹配的问题吗？我按公式，已经调整了平行板的尺寸了，，曲线也是不理想的。
