传输线贯穿屏蔽室问题，求解答

屏蔽室尺寸为1m×1m×1m，放置于理想大地面上。屏蔽室和地材料设为铜。
脉冲源波形为E=1300(exp(-6.666e7t)-exp(-1e9t)).垂直导线入射，电场方向平行于导线。
传输线是单芯导体，贯穿屏蔽室。传输线离地面10cm，半径1mm，特征阻抗为317.9Ω，线两端连接的阻抗均为158.95Ω。
现要测量内部线终端感应电压。
用2011画了2个模型，在附件中。
问题：
1.
如何设置特征阻抗为317.9Ω？
我只是在导线属性框中设置wire resistance 为0.0142 Ohm/m。是否对？
2.
模型1：  在屏蔽室上开孔，导线穿过。求时域结果时，出错提示：
TLM solver：wire "sigle line" partly inside metal.
3.
模型3：  在屏蔽室上没有孔，导线分为内外两段，在屏蔽室处坐标一致，把二者相连。这时需要用电路连接这两个点构成贯穿导体？如何连接？

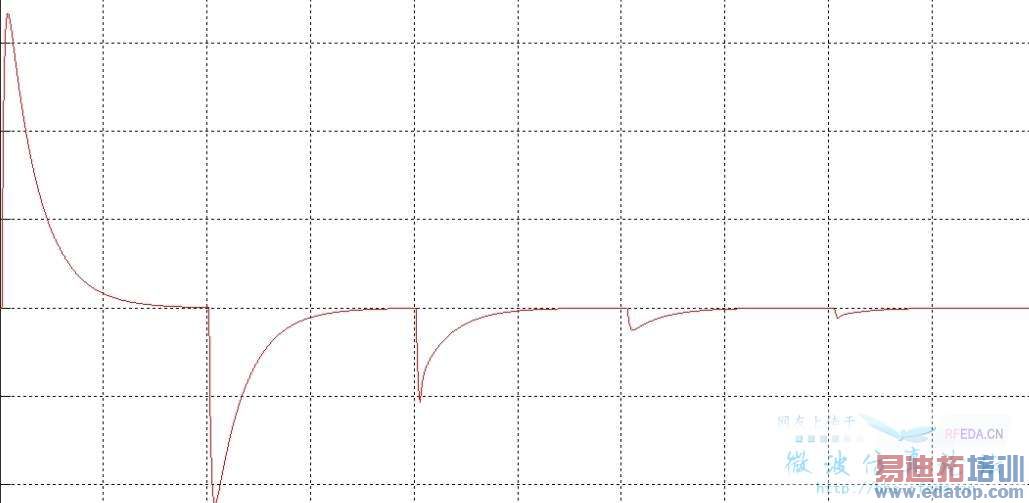

理论上结果应如图所示。至少形状应一样。请问如何修改模型啊？谢谢



跪求斑竹关注啊



1. 不了解Wire，请参考相关的帮助文件。
2. 没用过TLM求解器，请参考对应的帮助文件。
3. 系统电路问题应该用DS，请参考CST DS的帮助文件。
