CST MWS里模型这样算不算没有修复好?

录入:edatop.com     点击:

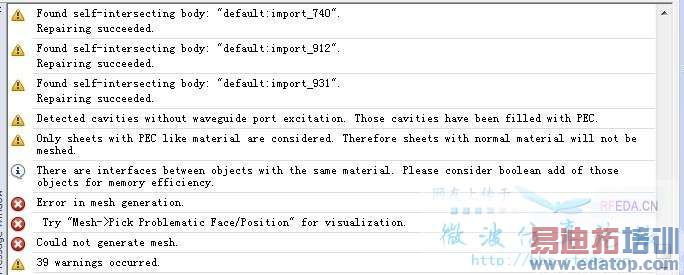

模型修复没有出现报错,但是出现警告,说部件修复失败,如图所示
请问各位大哥,这样的结果对仿真怎么样的影响,网格也不成功警告里面说某个部件划分失败这样是不是最后也是失败了?



这种问题主要是对剖分网格的时候可能造成剖分失败的error。
建议楼主剖分一下试试,六面体剖分成功一般没问题,其他网格得计算一下才知道。



使用的是surface划分模型,出现这样的警告信息,最后仿真还是不成功因为想用I求解器仿真模型,对于这样的情况,该怎么处理
还有一个问题,根据提示的
尝试
mesh-->pick problematic face这些都处于不可操作状态,不能选择,都是灰色的不知道怎么回事





    导入模型遇到这种问题也很正常,因为模型有时候太精细或者太复杂,确实会遇到surface网格无法剖分的问题,这种问题只有两种办法,一是照着提示,一个一个的component去改,做布尔运算操作,二就是让做结构的做个简化的模型。



    模型部件之间的布尔运算,怎么选取哪几个部件布尔运算,这些有什么规律呢?
    然后我也一直在简化模型,把其中一些非重要部件删了,还有把一些非常复杂的部件,用其它相对规则的形状代替,比如长方体这样也会 出现这个长方体报错



    自己折腾了两天,我试着把一些大的部件分解了,为什么在布尔加就不能合在一起呢,很奇怪这个布尔运算怎样才算合理,大哥!
