CST定义waveguide port 时怎么选择尺寸

第一个问题：

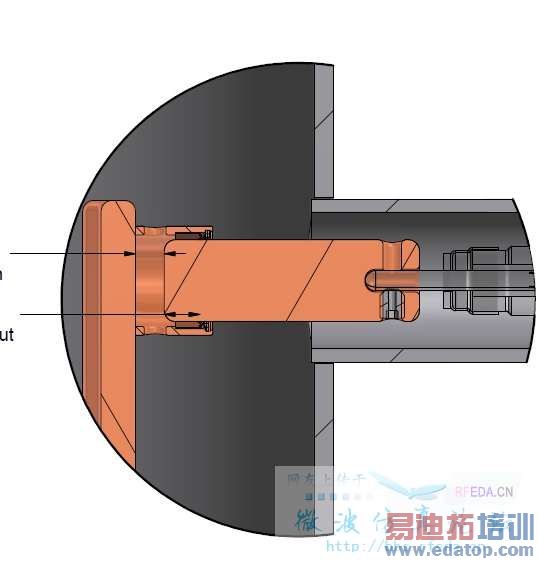

我有如下图所示的结构， 现在定义waveguide port 时不知道怎么选择尺寸。大家看到的里面的那个圆柱将用来传输pulsed 电压信号，外边的那一圈是管道，上面不带电； port应该整个cover掉feedthrough（亦即那个中间的圆柱）和外部管道呢， 还是只能cover内部的feedthrough不能碰到外部管道呢？



第二个问题：
我有两个shape，分别画出来了但是没有选择add， 而是选择了insert；现在相当于第二个结构插入到了第一个结构里面，我想问一下这两者现在是导电的吗？如果不是，是否必须add才行？我想保存两个objects 的名字以便以后选择修改该如何做呢？



请问，这些图是用什么软件画出来的？

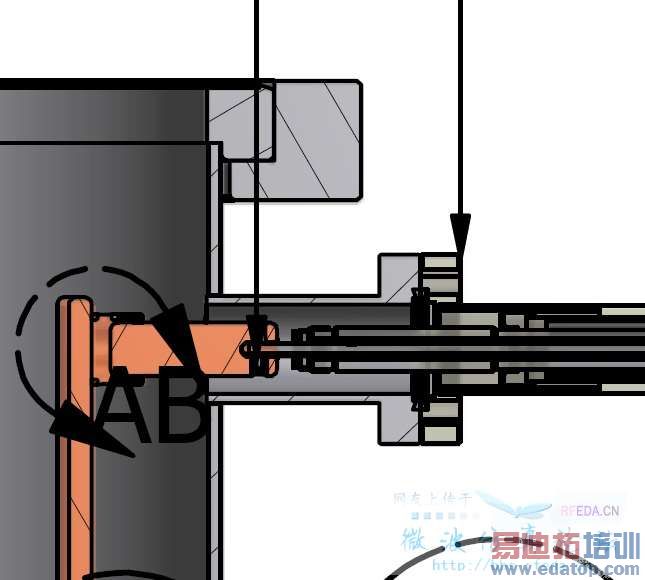

前两个是CAD软件画出来的，最后一个是CST画的。



1. 如果在实际环境中金属外壳作“地”，那么端口就需要触及；反之不需要。一切以实物为准。
2. 金属才导电，非金属不导电。连接在一起也先要考虑材料属性。



你这个结构好像很复杂的样子



我用cst把它简化了，但简化后的模型并不理想。在输入高压的地方，line impedance并不是50 Ohms
