CST MWS中某个object上的surface current如何体现?

录入:edatop.com     点击:

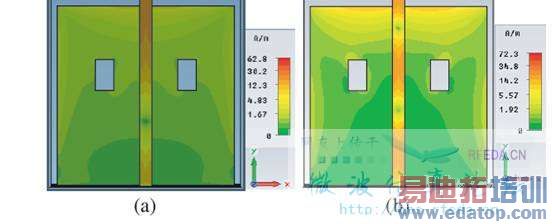

就像下图。设置cutting plane的话整个平面都有颜色,看不清楚,如何得到只在object上的surface current?



我没看懂楼主的描述……。
(a)和(b)的区别是什么?
这两个图已经cutting plane了么?
整个平面都有颜色是指什么?Surface current只显示在金属表面。
所以,object是什么?



选定你要显示的object,然后再选择显示surface current



如果使用箭头表示电流走向的话应该如何 改变 箭头的大小 和 个数 呢试了好多都不行希望 大家帮忙解答一下。谢谢



CST MWS帮助文件《2D Vector Plot》。



选中2D/3Dresults 中的图形点鼠标右键---objects那两个游标--自己滑动---



i can´t change it



那就要告诉大家你的这个模型的细节,尤其是这个显示的操作细节。
