CST MWS网格划分
录入：edatop.com 点击：
怎么控制cst里面的网格划分啊？
比如说 我算一个腔时网格划分为10000，我把这个腔复制了一个 变成两个腔，相同的精度下应该有20000个网格，可是他默认的10000多一点，或者少于一万，我怎么把它变为只有一个腔时的那种网格划分密度呢？
比如说 我算一个腔时网格划分为10000，我把这个腔复制了一个 变成两个腔，相同的精度下应该有20000个网格，可是他默认的10000多一点，或者少于一万，我怎么把它变为只有一个腔时的那种网格划分密度呢？
不了解模型的具体情况，没有意见。

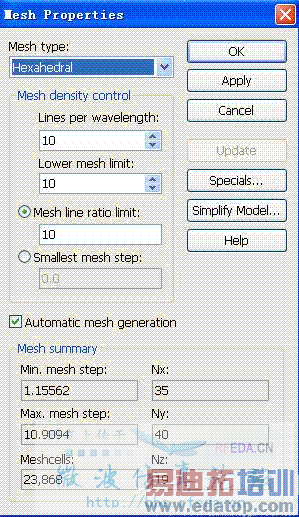

就是这个模型的时候给的网格划分为

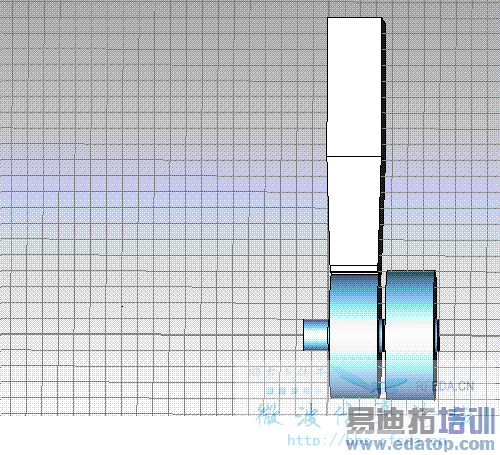

镜像加倍以后

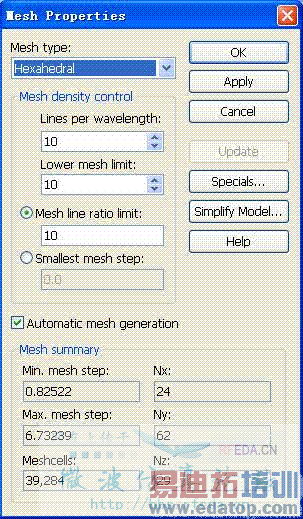

网格划分变为
为什么网格划分会变少呢？怎么保持在相同的网格密度下计算这个模型呢？
我还是不了解你的模型的具体情况，频率？边界？surrounding space？local mesh？metal edge refinement factor？mesh view？这些全都不知道……
从有限的情况来看，解释如下：
两模型的最大网格尺寸限制条件不同，一个应该是以模型最大尺寸/10作为最大网格，一个应该是以最高仿真频率对应波长/10作为最大网格。
谢谢 我还得再学习学习
楼主很细心，
用自适应吧
