CST MWS自定义激励源问题

遇到一个问题，自己定义的激励源与画出的图形都对，就是default的波形不对不知道为什么，求指点!!
自己定义了一个激励源。vba如下：
' userdefined excitation function
Option Explicit
Function ExcitationFunction(dtime As Double) As Double
'Assign the excitation signal value for the given time to the function name.
ExcitationFunction =-3.131*Cos(2*3.14*600*dtime)-2.085*Sin(2*3.14*600*dtime)+0.9779*Cos(4*3.14*600*dtime)-1.684*Sin(4*3.14*600*dtime)+0.6571*Cos(6*3.14*600*dtime)+0.6599*Sin(6*3.14*600*dtime)-0.2716*Cos(8*3.14*600*dtime)+0.3825*Sin(8*3.14*600*dtime)
End Function
Sub Main
Dim tmax As Double, ntstep As Long
' -------------- PLEASE ADJUST THE SETTINGS BELOW ----------------------
tmax = 0.2
ntstep = 100
' -------------- PLEASE ADJUST THE SETTINGS ABOVE ----------------------
Dim signal As Object, n As Long, tstep As Double
Set signal = Result1D("")
signal.Initialize ntstep
tstep = tmax / ntstep
For n=0 To ntstep-1
signal.SetXY(n, n * tstep, ExcitationFunction(n * tstep))
Next n
signal.Save GetProjectBaseName() + GetProjectBaseNameSeparator() + "excitation function.sig"
signal.AddToTree "Excitation SignalsUserdefined Functionsdefault_plot"
SelectTreeItem"Excitation SignalsUserdefined Functionsdefault_plot"
Resulttree.RefreshView
End Sub
红色部分为改动部分，运行图形如下：

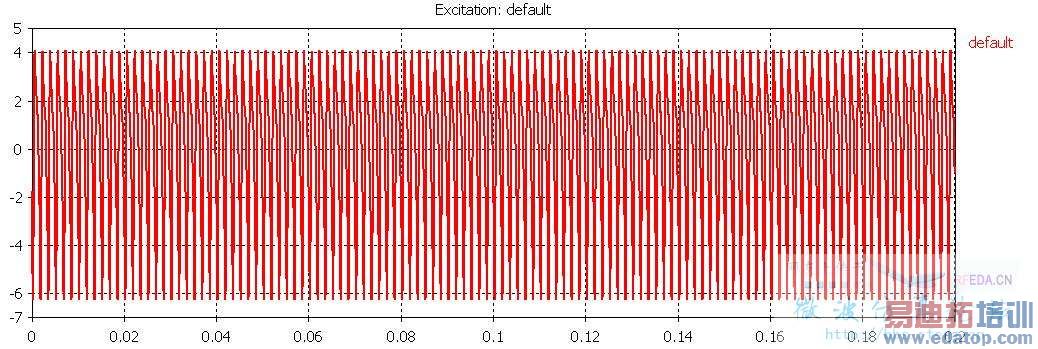

但当保存后，默认的激励信号竟然如下图所示：


明显这个图形不是我想要的，不知道原因是什么

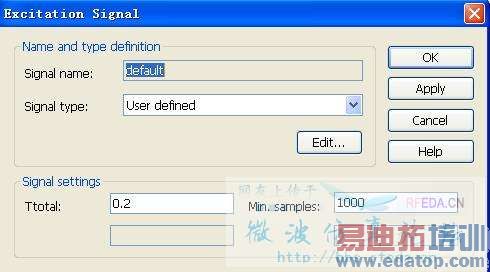

另外EXCitation signals设置如下图：



求高手解答



难道与Min.Simples有关吗？



可能有单位换算的问题，VBA、Imported和User Defined信号都是以秒为单位的，default显示的信号是以模型内定义的时间单位为准的。
具体有什么影响我也不太清楚，没自定义过。
CST MWS帮助文件《Excitation Functions》和《Excitation Signal》。



我的default信号下面表的单位也是秒，vba的单位我不太清楚，那两个帮助文件我看了，没找到啊



在vba文档里有这么一句话：
Please note that the total time of a user defined signal is always interpreted in the unit seconds.
这是什么意思



用户自定义信号的时间单位固定使用“秒”。



EDATOP不仅负责解答技术问题还兼职英译汉了



直观的看幅值没有出入，就是频率提高5～6倍，不知道是不是设置问题？



可以设置的地方只有最后一幅图，MIn.simples和total time，不知道这两个有什么设置问题



我还以为，这句话是：无论用户定义的total time 是多少，cst都默认为是单位时间，即1s
